Результат выполнения конструкторской разработки

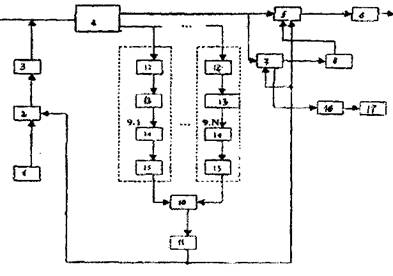

Устройство для контроля исправности супергетеродинного приемника содержит последовательно соединенные имитатор 1 (см. рисунок 1) входного сигнала, ключ 2 и вентиль 3, выход которого соединен с информационным входом контролируемого супергетеродинного приемника 4, n блоков 9 обнаружения ИП, каждый из которых состоит из последовательно соединенных фильтра 12, амплитудного детектора 13, порогового блока 14, формирователя 15 импульсов, причем вход фильтра 12 соединен с выходом промежуточной частоты (ПЧ) контролируемого супергетеродинного приемника 4, последовательно соединенные первый блок 5 переключения и выходной усилитель 6, выход которого является входом получателя информации, последовательно соединенные второй блок 7 переключения и экстраполятор 8, выход которого соединен с другим информационным входом первого блока 5 переключения, последовательно соединенные элемент ИЛИ 10, входы которого соединены с выходами формирователей 15 импульсов блоков 9.1….,9 n обнаружения ИП и дифференцирующий блок 11, выход которого соединен с входами управления первого ключа 2, первого 5 и второго блоков 7 переключения, последовательно соединенные блок 16 оценки качества, вход которого соединен с другим информационным выходом второго блока 7 переключения и индикатор 17.

Принцип работы предлагаемого устройства основан на обнаружении импульсной помехи на выходе промежуточной частоты контролируемого супергетеродинного радиоприемника, возникающей в результате действия радиотехнических устройств радиолокации и радионавигации, и формировании вместо ИП сигнала имитатора, совместимого с информационным сигналом контролируемого приемника. Одновременно происходит отключение аналоговых выходов (телефонного, режим работы ЧМ) радиоприемника от получателя информации, причем восстановление информационного сигнала происходит с помощью методов экстраполяции.

Устройство работает следующим образом. Информационный сигнал, подверженный воздействию импульсной помехи с выхода промежуточной частоты (ПЧ) контролируемого приемника поступает на входы n блоков 9.1-9.nобнаружения ИП. Количество блоков 9.1-9.nвыбирается в зависимости от точности обнаружения ИП. Фильтр 12 блоков 9.1-9.nобнаружения ИП настроен на определенную частоту спектра информационного сигнала, наиболее подверженную воздействию импульсной помехи. С выхода фильтра 12 сигнал определенной частоты поступает через амплитудный детектор 13 и пороговый блок 14 на вход формирователя импульсов 15. Появившийся сигнал на выходе порогового блока 14 положительной полярности запускает формирователь 15 импульсов Длительность импульса на выходе формирователя 15 равна длительности импульсной помехи и выбирается исходя из априорных сведениях об источниках ИП.

При наличии ИП хотя бы в одном из блоков 9.1-9.nобнаружения ИП на выходе элемента ИЛИ 10 появляется импульсный сигнал. Положительный импульс с выхода дифференцирующего блока 11с помощью первого блока 5 переключения подключает выход экстраполятора 8 к входу выходного усилителя 6. Экстраполятор осуществляет восстановление пораженного ИП участка информационного сигнала. С помощью второго блока 7 переключения информационный выход контролируемого приемника 4 отключается от входа экстраполятора 8 (это необходимо для повышения достоверности экстраполяции экстраполятора 8 за счет исключения при экстраполяции сигналов имитатора 1) и подключается к входу блока 16 оценки качества. Данный блок предназначен для классификации технического состояния контролируемого приемника 4. Принцип действия данного блока 16 основан на измерении уровня сигнала имитатора 1.

Кроме того, сигнал дифференцирующего блока 11 открывает ключ 2 и сигнал имитатора 1, с уровнем, равным чувствительности контролируемого приемника поступает на вход приемника. По окончанию действия ИП на выходе дифференцирующего блока 11 формируется сигнал отрицательной полярности, который закрывает ключ 2, препятствуя прохождению сигнала имитатора 1 на вход контролируемого приемника 4. Кроме того, данный сигнал с помощью первого блока 5 переключения подключает информационный выход (телефонный выход, режим работы ЧМ) приемника 4 к входу выходного усилителя бис помощью второго блока 7 переключения подключает информационный выход приемника к входу экстраполятора 8, отключая тем самым блок 16 оценки качества. Вентиль 3 предназначен для предотвращения попадания сигнала имитатора 1 в цепь АФУ. Экстраполятор 8 и выходной усилитель 6 конструктивно входят в состав контролируемого приемника.

Данное устройство входит в инновационный проект «Система автоматизации контроля каналов передачи данных», представленный наviМосковском международном салоне инноваций и инвестиций.
