Инновации бизнесу. Способ диагностирования генераторов переменного тока и устройство для его осуществления

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

61-019-06

Наименование проекта

Способ диагностирования генераторов переменного тока и устройство для его осуществления

Назначение

Контроль генераторов транспортных средств

Рекомендуемая область применения

Диагностическая техника

Описание

Результатом выполнения работы является частное техническое решение, имеющее самостоятельное значение.

В предлагаемом способе диагностирования генераторов переменного тока на обмотку возбуждения подается переменное напряжение незначительной ампллитуды и контролируется сигнал на выходе генератора с помощью осциллографического устройства. При этом амплитуда и частота контролируемого сигнала будут определяться техническим состоянием генератора и при различных неисправностях имеют различный вид. Причем при повороте ротора генератора амплитуда и форма импульса контрольного сигнала несколько изменяется, жаже при исправном состоянии генератора. Полное изменение сигнала происходит при повороте ротора на угол a=360 градусов, где Р - количество пар полюсов генератора. Поэтому для определения неисправности необходимо иметь эталонный сигнал, который сравнивается с контролируемым сигналом. В представленном способе в качестве эталонного сигнала используется напряжение, подаваемое на обмотку возбуждения, которое одновременно подается на усилитель развертки осциллографического устройства, а на вертикальный вход подается контролируемый сигнал с выхода генератора. При этом на экране осициллографического устройства наблюдается фигура Лиссажу, по которой определяют техническое состояние генератора и конкретный вид неисправности.

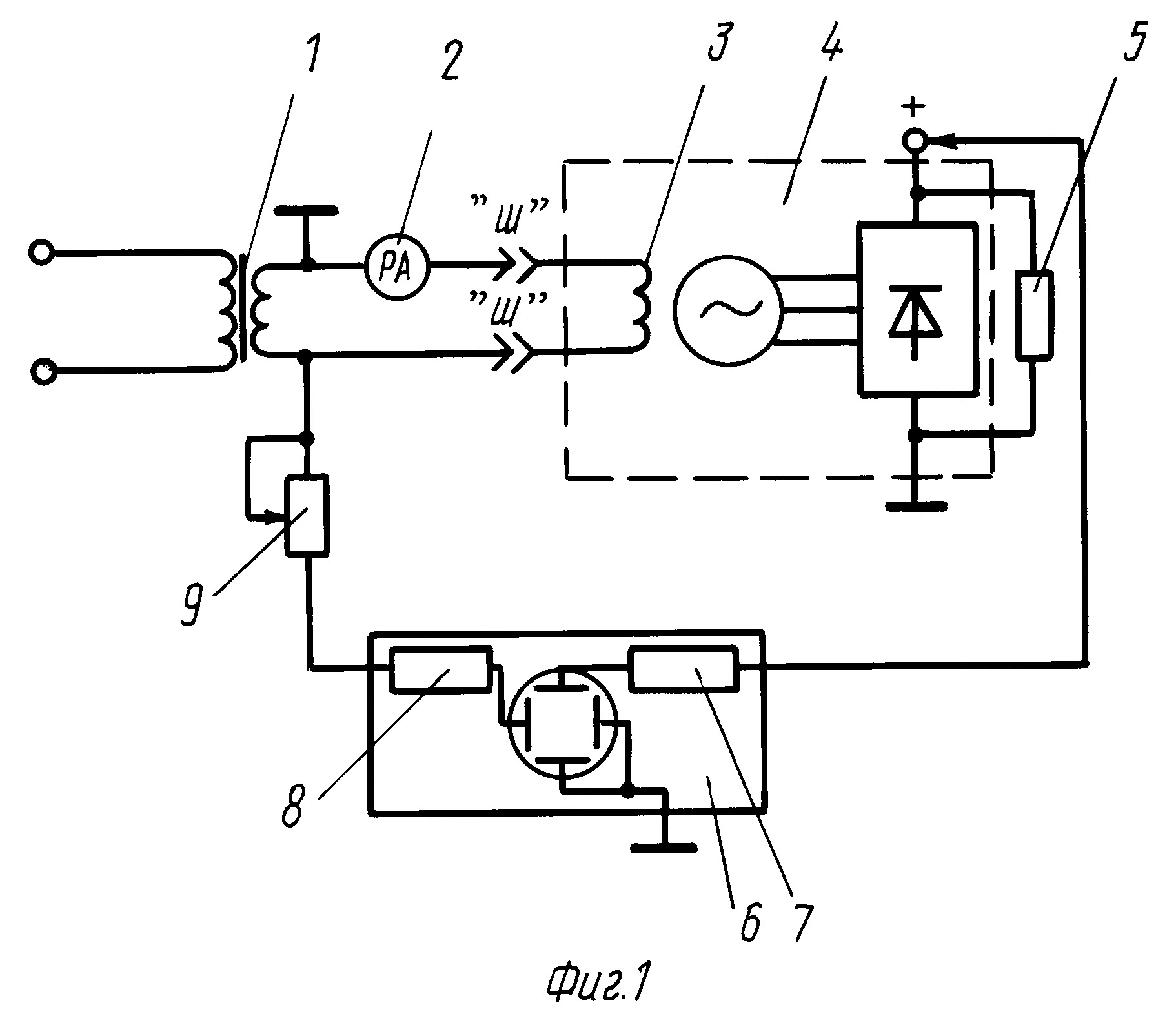

Устройство работает следующим образом:

обмотка возбуждения 3 диагностируемого генератора 4 своими клеммами "iii" подключается к одноименным клеммам устройства, то есть ко вторичной обмотке трансформатора 1, усилитель сигнала 7 осциллографического устройства 6 подключается к клеммам "+" и "-" генератора, нагрузочный резистор 5 включается между4 клеммами "+" и "-" диагностируемого генератора.

При подключении устройства к сети переменное напряжение величиной порядка 25 В подается со вторичной обмотки трансформатора на обмотку возбуждения, которая возбуждает переменное магнитное поле. В результате чего на трехфазной обмотке статора наводится переменное напряжение, которое через выпрямительный блок подается на выход генератора. С выхода генератора выпрямленное напряжение поступает на усилитель сигнала осциллографического устройства. Одновременно с этим с второичной обмотки трансформатора через переменный резистор переменное напряжение подается на усилителб развертки осциллографического устройства. В результате взаимодействия сигнала с выхожных клемм диагностируемого генератора и эталонного сигнала на экране осциллографического устройства образуется фигура Лиссажу.

Таким образом, применение в предложенном решении осциллографического устройства позволяет точно определить вид неисправности и одновременно снизить величину напряжения подаваемого на обмотку возбуждения, что улучшает электробезопасность и исключает выход из строя исправных элементов генератора при контроле неисправных генераторов, тем самым обеспечивается повышение достоверности и качества контроля генератора переменного тока транспортных средств.
