Результат выполнения конструкторской разработки.

Устройство содержит резервуар с расположенным в нижней его части заборным патрубком, соединенным с заборным трубопроводом и подогревателем. Подогреватель выполнен в виде заключенного в теплоизолированный корпус трубчатого нагревателя. Подогреватель размещен снаружи резервуара и установлен между заборным патрубком и заборным трубопроводом.

В качестве циркулирующего нагревающего агента используется однофазный незамерзающий теплоноситель.

Заборный трубопровод на всем его протяжении до отапливаемого помещения заключен в теплоизолированный короб совместно с трубопроводами подвода и отвода теплоносителя к трубчатому нагревателю. Заборный патрубок обернут снаружи теплоизолированной рубашкой с образованием кольцевого канала.

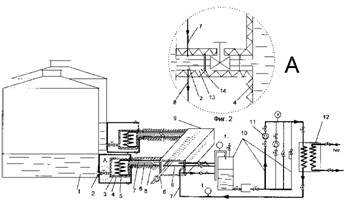

Рис. Устройство обогрева.

Устройство обогрева (см. рис.) работает следующим образом. В начале рабочего дня включается циркуляционный насос 11 и подается пар в теплообменник 12. Нагретый паром в теплообменнике 12 однофазный незамерзающий теплоноситель циркуляционным насосом 11 подается и по трубопроводам подвода 7 и отвода 8 подводится к трубчатому нагревателю 5 подогревателяЗ. При этом теплоноситель нагревает нефтепродукт, заполняющий теплоизолированный корпус 4 подогревателя 3. При нагреве нефтепродукт становится текучим. Циркулирующий по трубопроводам подвода 7 и отвода 8 нагретый теплоноситель нагревает находящийся рядом с ним внутри теплоизолированного короба 9 заборный трубопровод 6 вместе с заполняющим его нефте­продуктом. Кроме того, теплоноситель циркулирует через кольцевой канал 14 вокруг заборного патрубка 2, образованный заборным патрубком 2 и обернутой снаружи теплоизолированной рубашкой 13. Это приводит к на­греву заборного патрубка 2 и прилегающих к нему слоев нефтепродукта. Таким образом, с помощью однофазного незамерзающего теплоносителя нагре­ваются вся линия отбора и заполняющий ее нефтепродукт на всем протяже­нии от резервуара до отапливаемого помещения. Подогретый нефтепродукт легко отбирается по этой линии. В любой момент в течение рабочего дня внутри теплоизолированного корпуса 4 подогревателя 3 и внутри заборного трубопровода 6 содержится количество нагретого нефтепродукта, превы­шающее по объему обычную необходимую порцию. После отбора порции холодный нефтепродукт заполняет систему отбора, протекая через обогре­ваемый патрубок 2 и подогреватель 3 и затем догревается в заборном трубо­проводе 6.

При необходимости отбора большой порции нефтепродукта, значитель­но превышающей по объему количество нефтепродукта, заполняющего теплоизолированный корпус 4 подогревателя 3 и заборный трубопровод 6, уст­ройство обогрева переводится в форсированный режим проточного нагрева нефтепродукта в подогревателе 3. В этом режиме значительно увеличивается расход циркулирующего через трубчатый нагреватель 5 данного подогрева­теля 3 однофазного незамерзающего теплоносителя за счет уменьшения его расхода через подогреватели 3 других резервуаров. В таком форсированном режиме теплообмена холодный нефтепродукт нагревается при протекании его из резервуара через подогреватель 3.

После завершения рабочего дня и прекращения отбора нефтепродуктов из резервуаров устройство обогрева отключается. Для этого отключается циркуляционный насос 11 и прекращается подача пара в теплообменник 12. После этого заключенные в теплоизолированный короб трубопроводы под­вода 7 и отвода 8 теплоносителя, а также заборный трубопровод 6 вместе с заполняющими их жидкостями охлаждаются. Но заполняющий трубопрово­ды подвода 7 и отвода 8 однофазный теплоноситель не замерзает. Он сохра­няет текучесть и не вызывает разрушения трубопроводов. В качестве одно­фазного незамерзающего теплоносителя может быть использовано, напри­мер, трансформаторное масло, которое остается текучим при охлаждении до -35°С.
