Результат выполнения конструкторской разработки.

Установка (см. рис.) содержит выхлопной трубопровод 1 с дыхатель­ным клапаном 2, клапаны давления и разрежения которого связаны соответственно с сигнализатором давления 3 и сигнализатором разреже­ния 4. Под дыхательным клапаном 2 вертикально установлен абсорбер 5 с насадкой 6 и оросителем 7, подключенный посредством циркуляционного контура 8 с насосом 9 к емкости с абсорбентом, выполненной в виде двух баков 10 и 11, соединенных параллельно и подключенных с помощью ус­тановленных на их входе и выходе клапанов 12-15. Клапаны 12 и 15 соединены с сигнализатором давления 3, а клапаны 13 и 14 соединены с сигнализатором разрежения 4. Сигнализаторы давления 3 и разрежения 4 соединены также с насосом 9.

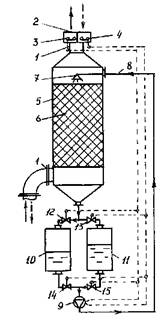

Рис. Установка для регенерации паров в резервуаре

с легкоиспаряющейся жидкостью.

Установка работает следующим образом. При большом или малом "выдохе" резервуара срабатывает клапан давления в дыхательном клапане 2 и поток паро-воздушной смеси (смесь воздуха с парами легкоиспаряю­щейся жидкости) из резервуара поступает через выхлопной трубопровод 1 в абсорбер 5. При срабатывании клапана давления в дыхательном клапане 2 связанный с ним сигнализатор давления 3 выдает сигнал на включение клапанов 12 и 15 и насоса 9. Насос 9 подает ненасыщенный фракцией лег­коиспаряющейся жидкости абсорбент из бака 11 через открытый клапан 15 по циркуляционному контуру 8 в ороситель 7 абсорбера 5. При движе­нии паро-воздушной смеси из резервуара сквозь насадку 6 абсорбера 5 пары легкоиспаряющейся жидкости поглощаются абсорбентом, а очищен­ный воздух через выхлопной трубопровод 1 и установленный на нем дыхательный клапан 2 выходит в атмосферу. Абсорбент насыщается фракцией легкоиспаряющейся жидкости и стекает через открытый клапан 12 в бак 10. В этом режиме в абсорбере 5 реализуется противоточная схе­ма движения: абсорбент движется сверху вниз, а паро-воздушная смесь - снизу вверх. При понижении давления в резервуаре вследствие выхода паро-воздушной смеси клапан давления в дыхательном клапане 2 возвращается в исходное положение и связанный с ним сигнализатор дав­ления 3 выдает сигнал на выключение клапанов 12, 15 и циркуляционного насоса 9.

При большом или малом "вдохе" резервуара срабатывает клапан раз­режения в дыхательном клапане 2 и атмосферный воздух через дыхательный клапан 2 и выхлопной трубопровод 1 сверху вниз поступает в абсорбер 5. При срабатывании клапана разрежения в дыхательном кла­пане 2 связанный с ним сигнализатор разрежения 4 выдает сигнал на включение клапанов 13, 14 и циркуляционного насоса 9. Насос 9 подает насыщенный фракцией легкоиспаряющейся жидкости абсорбент из бака 10 через открытый клапан 14 в ороситель 7 абсорбера 5 по циркуляцион­ному контуру 8. При взаимодействии чистого атмосферного воздуха с насыщенным фракцией легкоиспаряющейся жидкости абсорбентом в на­садке 6 абсорбера 5 происходит десорбция фракции легкоиспаряющейся жидкости из абсорбента. Пары легкоиспаряющейся жидкости вместе с воздухом возвращаются в резервуар, а абсорбент очищается и через от­крытый клапан 13 стекает в бак 11. В этом режиме в абсорбере реализуется прямоточная схема движения: абсорбент движется сверху вниз, паро-воздушная смесь - также сверху вниз. При повышении давления в резервуаре вследствие поступления в него паро-воздушной смеси клапан разрежения в дыхательном клапане 2 возвращается в исходное положение и связанный с ним сигнализатор разрежения 4 выдает сигнал на выключе­ние клапанов 13, 14 и насоса 9.

Таким образом, благодаря тому, что емкость для абсорбента выполнена в виде двух баков 10 и 11, соединенных параллельно и подключенных с помощью установленных на их входе и выходе клапанов 12 -15, попарно управляемых сигнализаторами давления 3 и разрежения 4, насыщенный и ненасыщенный абсорбенты не смешиваются в одной емкости, а всегда на­ходятся в различных баках: в баке 10 находится насыщенный фракцией легкоиспаряющейся жидкости абсорбент, а в баке 11 - ненасыщенный. Вследствие этого при «выдохе» резервуара в абсорбер 5 всегда подается ненасыщенный абсорбент, а при «вдохе» - всегда насыщенный. Это обес­печивает высокую степень улавливания паров легкоиспаряющейся жидкости из паро-воздушной смеси при «выдохе» резервуара и высокую степень десорбции фракции легкоиспаряющейся жидкости из абсорбента при «вдохе». Причем такие условия сохраняются при произвольном чере­довании и различной глубине «вдохов» и «выдохов» резервуара.

В качестве абсорбента могут быть использованы дизельное топливо, абсорбционные масла и других нелетучие нефтепродукты с низким давле­нием насыщенного пара при температуре атмосферного воздуха. Применение таких абсорбентов позволяет осуществлять поглощение паров легкоиспаряющейся жидкости из выходящего из резервуара паро-воздушного потока без охлаждения абсорбента и всего паро-воздушного потока.

Работа защищена патентом РФ № 2274593.
