ИННОВАЦИИ БИЗНЕСУ

Номер

54-084-06

Наименование проекта

Станок для завальцовки колец в детали

Назначение

Станок предназначен для уплотнительных колец из бронзы в корпус чугунной задвижки

Рекомендуемая область применения

В арматуростроении при изготовлении чугунной арматуры с уплотнительными кольцами затвора

Описание

Описание к ИЛ № 54-084-06

Результат конструкторской разработки.

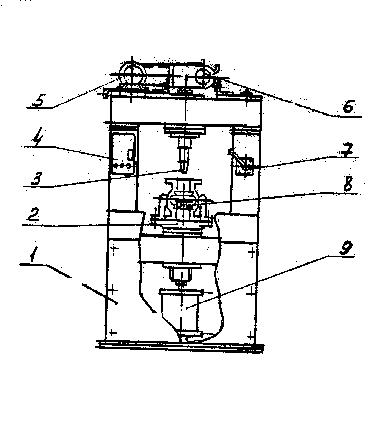

Станок состоит из станины 1, на которой размещен электропривод, включающий электродвигатель 5, червячный редуктор и клиноременную передачу. Вращение от электропривода 6 через шпиндель 3 передается на роликовую раскатку 8. В нижней части станины имеется пневмоцилиндр 9, с помощью которого осуществляется подъем-опускание стола 2 с установленным на нем корпусом задвижки. Управление станком осуществляется с пульта 4 пневмораспределителем 7.

Рис. Станок для завальцовки колец

Принцип работы станка заключается в пластической деформации уплотнительного кальца из бронзы в подготовленную коническую расточку корпуса задвижки при помощи вращающегося инструмента (роликовой раскатки).

Преимущества перед известными аналогами

Простота его конструкции и удобство в обслуживании

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшились условия труда, в 2 раза увеличилась производительность

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

01.12.2006
