Номер

54-080-06

Наименование проекта

Навесное устройство к автопогрузчику

Назначение

Для формирования отгружаемых изделий в технологический пакет на специальном поддоне и механизированного сталкивания пакета с поддона в транспортное средство

Рекомендуемая область применения

Использовать при погрузочно-разгрузочных операциях в различных отраслях народного хозяйства, в т. ч. и жилищно-коммунального хозяйства

Описание

Описание к ИЛ № 54-080-06

Результат конструкторской разработки.

Устройство состоит из поддона, фиксированно установленного на удлинитель вил автопогрузчика и имеющий подвижную заднюю стенку.

Сталкиватель включает в себя раму, закрепленную к подвижной вертикальной каретке автопогрузчика, ка которой монтируется пантографическое подвижное устройство, приводимое в действие парой гидроцилиндров.

Устройство используется по следующей схеме: на погрузочную площадку подается автопогрузчиком, оборудованным сталкивателем, технологический поддон, у которого задняя подвижная стенка находится в рабочем положении (пантограф сложен). На поддоне формируется пакет из одного или нескольких ярусов изделий. Затем водитель автопогрузчика захватывает удлинителем вил поддон, фиксирует его и транспортирует к транспортному средству. Поддон с изделиями вводится в транспортное средство, ориентируется, и груз сталкивается с поддона путем включения гидропривода сталкивателя.

При обратном ходе гидроцилиндров задняя стенка поддона приводится в рабочее положение и он транспортируется к месту очередной загрузке.

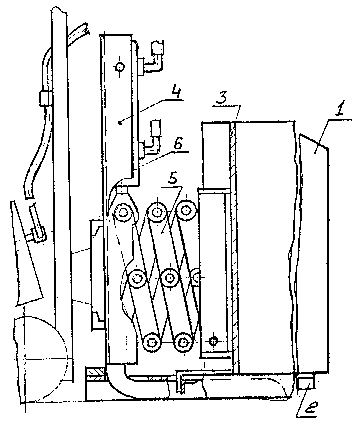

                                 Рис. Навесное устройство к автопогрузчику.

Преимущества перед известными аналогами

Простота и удобство в обслуживании

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В 2 раза повысилась производительность труда

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

04.12.2006
