Наименование проекта

Устройство для клеймения

Назначение

Для нанесения клейма на металлические детали способом выдавливания

Рекомендуемая область применения

Обработка изделий давлением на предприятиях машиностроения

Описание

Описание к ИЛ № 54-064-06

Результат конструкторской разработки.

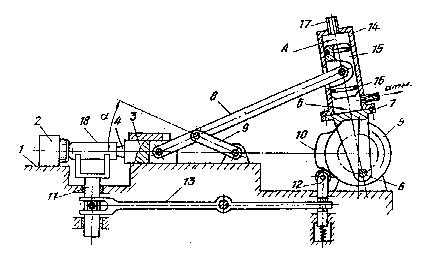

Устройство содержит клеймовочную камеру, состоящую из регулируемого упора 2, закрепленного на основании 1, плунжера 3 и закрепленного на нем пуансона 4, силовой механизм, состоящий из привода вращательного движения с валом 5, шатуна 7 и двуплечевого рычага 8, кулачка10, взаимодействующего  со склизом 11 через толкатель12 и рычага 13.

Шатун представляет собой двухкамерный пневмоцилиндр, в одной камере которого находится под давлением сжатый воздух, а другая сообщается с атмосферой.

Устройство работает следующим образом.

Сжатый воздух подается в рабочую камеру шатуна и приводит в рабочее положение поршень, находящийся в полости цилиндрического корпуса, а также соединенные с ним двуплечий рычаг и плунжер.

Включается привод, кулачок через толкатель и рычаг со склизом подает обрабатываемую деталь в клеймовочную камеру на позицию клеймения.

Деталь прижимается к упору и в месте контакта возникают усилия, необходимые для деформирования материала при клеймении.

съем обработанной детали и установка на позицию клеймения новой детали производится автоматически.

Преимущества перед известными аналогами

Высокая степень автоматизации, надежность в работе

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение устройства позволяет повысить производительность труда в 1,5-2 раза, уменьшает трудоемкость операции
