Номер

54-082-06

Наименование проекта

Способ для разметки стыкуемых деталей.

Назначение

Для разметки линий пересечения стыкуемых деталей, одна из которых является призматической.

Рекомендуемая область применения

При сборке различных изделий, например емкостей, патрубков, сопел и т.д. на предприятиях народного хозяйства в т.ч. жилищно-коммунального.

Описание

Результат выполнения конструкторской разработки.

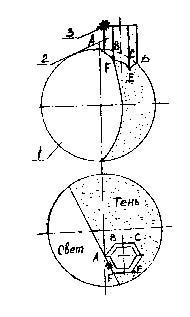

Детали 1,2 (см.рис.) устанавливаются по чертежу, в соответствии с которым выдерживают положение осей деталей относительно друг друга. При этом их располагают на некотором расстоянии друг от друга или непосредственно стыкуют их.

                                                 Метод разметки деталей

Далее подготавливают источник света 3 и разметочную чертилку.

Источник света устанавливают на верхнем торце стыкуемой призматической детали 2 и монтируют его на грани af.

Источник света устанавливают так, чтобы он находился примерно на середине грани для получения четкой границы света и тени по своей длине линии пересечения и совпадал с плоскостью грани.

После установки и включения источника света на основной детали образуется четкая полоса, разделяющая область света и тень.

По этой полосе чертилкой размечают линию пересечения грани af детали 2 с основной деталью 1. Затем аналогичную операцию производят по всем граням и размечают соответствующие участки линии пересечения.

Далее по полученной линии пересечения вырезают отверстие в основной детали, вставляют в него стыкуемую деталь, размечают на ней линию пересечения по отверстию и обрезают. После этого детали сваривают.

Преимущества перед известными аналогами

Разметки с помощью шаблонов является высокая производительность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

С внедрением устраняется трудоемкая операция - построение линии пересечения, вычерчивание разверток стыкуемых деталей и изготовление шаблонов, в два раза увеличивается производительность изготовления деталей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.12.2006
