Результат выполнения научно-исследовательской работы.

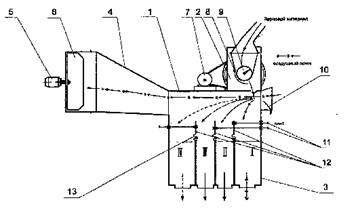

Сепаратор «Горизонт» (рис.1) состоит из корпуса 1, шнека-распределителя 2, бункера-разделителя 3, воздухозаборника 4, вентилятора 6 с электродвигателем 5, электродвигателя привода шнека-распределителя 7, регулировочной заслонки подачи зерновой массы 8, собственно шнека-распределителя 9, регулировочной заслонки потока воздуха 10 и регулировочных винтов 11 положения разделителей 12.

Рис. Сепаратор «Горизонт»

Технологический процесс протекает следующим образом. Подаваемый зерновой материал в шнек-распределитель, приводимый двигателем посредством клиноременной передачи равномерно распределяет зерновой материал по всей ширине машины. Зерно попадает в аспирационную камеру. Создаваемый вентилятором всасывающий воздушный поток воздействует на зерновую массу, в результате чего более тяжелые и с биологической точки зрения более ценные зерна попадают в первую секцию бункера-разделителя - секцию семян, более легкое зерно попадает во вторую секцию - секцию продовольственного зерна, далее идет секция фуража и секция соломистых продуктов, пылевидные включения уносятся вентилятором, приводимым во вращение от электродвигателя.

Регулирование равномерности подачи шнека-распределителя осуществляется заслонкой, регулирование потока воздуха на входе в аспирационную камеру регулируется заслонкой. Регулировка положения разделителей осуществляется винтами. С помощью регулировки скорости потока воздуха и положения разделителей достигается требуемый фракционный состав отсепарированного зерна.
