Номер

54-234-06

Наименование проекта

Жатка навесная очесывающего типа "Озон-6"

Назначение

Для уборки злаковых и бобовых культрур, семенников трав в обычных условиях

Рекомендуемая область применения

Уборка сельскохозяйственных культур на предприятиях агропромыщленного комплекса и в фермерских хозяйствах

Описание

Конструкция является результатом выполнения конструкторской разработки.
Жатка состоит из очесывающего устройства и наклонной камеры.
Очесывающее устройство (см. рисунок) представляет собой раму, на которой смонтированы передний 1 и задний 2 очесывающие барабаны, а также шнековый транспортер 3. На очесывающих барабанах расположены гребенки 4. Рабочая зона барабанов и шнека закрыта кожухами 5, предотвращающими потери зерна (семян).
Наклонная камера состоит из корпуса 5, внутри которого смонтирован цепочно-планчатый скребковый транспортер 7. Жатка навешивается на комбайн с помощью торсионной подвески, которая позволяет копировать рельеф местности в продольном и поперечном направлении. Принцип действия состоит в обмолоте растений путем их очеса гребенками, расположенными на двух барабанах жатки. При этом стебель растения захватывается гребенками и протягивается сквозь щель между ними, освобождаясь от зерна (семян). Хлебная масса под действием инерции и воздушного потока перемещается к наклонной камере, которая подает ее в молотилку комбайна для частичного домолота и сепарации.

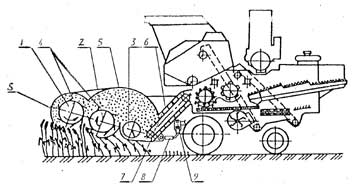

Рис. Жатка навесная очесывающего типа "Озон-6"

Преимущества перед известными аналогами

Высокая степень очситки зерна и минимальные потери зерна зща счет вакуумного эффекта, создаваемого в рабочей камере

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Позволяет сократить сроки уборки урожая: низкорослых культур - в 3 раза, зерна - в 2 раза, а также почти на 60% снизить удельные затраты топлива

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

05.07.2006
