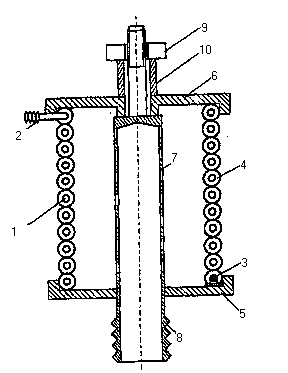

Фильтр состоит из каркаса в виде пружины 1 (см. рисунок), выполненной из трубки, равномерно перфорированной по всей длине и выполняющей роль устройства для регенерации. К верхнему концу трубки герметично присоединен патрубок 2 для подачи промывочной жидкости или газа, а к нижнему концу трубки, образующей пружинный каркас 1, приварена заглушка 3.

Фильтровальный материал 4 из трубчатого полотна надет на перфорированную трубку пружинного каркаса 1 по всей ее длине так, что фильтровальный материал имеет поверхность, образованную пружинным каркасом 1, обвитым фильтровальным материалом 4. Нижняя 5 и верхняя 6 крышки закреплены на торцах пружинного каркаса 1. Внутри пружинного каркаса 1 осесимметрично размещен пустотелый перфорированный шток 7. В нижней части штока 7 установлен патрубок 8 для отвода фильтрата. Нижняя крышка 5 неподвижно соединена со штоком 7, а верхняя крышка 6 установлена на штоке 7 с возможностью осевого перемещения. Верхняя часть штока 7 имеет резьбу, образуя с гайкой 9 винтовую пару. Между гайкой 9 и верхней крышкой 6 установлена шайба 10.

Фильтр работает следующим образом. Гайка 9 закручивается, обеспечивая сжатие пружинного каркаса 1, при минимальном расстоянии между верхней 6 и нижней 5 крышками.

Боковая поверхность трубчатого фильтровального материала 4 сжимается, образуя микропоры, размер которых становится меньше размеров ячеек фильтровального материала 4. Патрубок 8 соединяют с приемником фильтрата. Над наружной поверхностью пружинного каркаса 1 с трубчатым фильтровальным материалом 4 и патрубком 8 создают перепад давления, под действием которого поток жидкости или газа фильтруется снаружи внутрь пружинного каркаса 1, проходя по порам фильтровального материала 4, в которых задерживаются частицы дисперсной фазы. Далее фильтрат через отверстия поступает внутрь пустотелого перфорированного штока 7 и отводится в сборник фильтрата через патрубок 8.
