Номер

51-016-06

Наименование проекта

Фильтрующая центрифуга

Назначение

Очистка тонкодисперсных жидкостей при фильтровании в центробежном поле.

Рекомендуемая область применения

Очистка промышленных стоков и стоков коммунальных служб.

Описание

Результат выполнения конструкторской разработки.

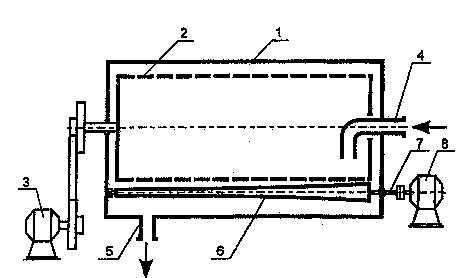

Фильтрующая центрифуга содержит корпус 1 (см. рисунок), расположенный в нем перфорированный ротор 2, привод вращения ротора 3, патрубки 4 и 5 подачи исходной суспензии и слива жидкой фазы, средство для регенерации боковой поверхности ротора 2 в виде валика 6, установленного на валу 7, параллельно боковой поверхности ротора 2. Валик 6 с валом 7 установлены осесимметрично и размещены в зазоре между боковой поверхностью ротора 2 и корпусом 1. Вал 7 связан с отдельным приводом вращения 8.

Фильтрующая центрифуга работает следующим образом. Приводы 3 и 8 приводят во вращение ротор 2 и вал 7 с валиком 6. По патрубку 4 подается исходная суспензия, которая под действием центробежного поля равномерно распределяется внутри ротора 2 по его боковой перфорированной поверхности.

Под действием центробежного давления жидкая фаза фильтруется через перфорированную поверхность ротора 2, а частицы осадка накапливаются на его внутренней поверхности, при этом мелкие частицы вдавливаются в поры перфорации и заклинивают их. Однако в зазоре между боковой поверхностью ротора 2 и валика 6 за счет эффекта гидроклина создается противодавление, которое выбивает мелкие частицы, застрявшие в порах внутри ротора 2, одновременно разрушая слой осадка. Так как овал валика 6 выполнен в виде винтовой поверхности, то при вращении вала 7 только одна точка винтовой поверхности образует минимальный зазор с поверхностью ротора 2. В этой точке создается наибольшее давление за счет гидроклина и идет наилучшая регенерация поверхности ротора 2. Так как винтовая поверхность валика 6 развернута по его длине на 90°, то, за один оборот валика 6 точки максимального давления пересекут всю длину ротора 2 и проведут регенерацию его перфорированной поверхности от частиц дисперсной фазы.
