Способ перемещения вязких нефтей и нефтепродуктов

Назначение

Снижение гидравлического сопротивления при транспортировке высоковязких ньютоновских и неньютоновских жидкостей по трубопроводам.

Рекомендуемая область применения

Гидротранспорт нефтей, масел и жидких продуктов нефтепереработки.

Описание

Результат выполнения научно-исследовательской работы.

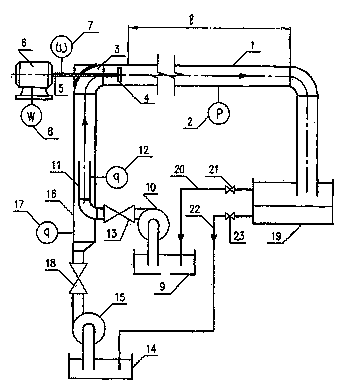

Установка включает в себя линейную часть трубопровода 1 (см. рисунок) с внутренним диаметром 100 мм и 11-образным дифманометром 2 для измерения перепада давления на мерной длине 1 = 10 м линейной части трубопровода 1, колено 3 с установленной в нем лопастной мешалкой 4 с валом 5, соединенным с приводом 6, меняющим число оборотов в зависимости от подаваемого напряжения. Число оборотов вала 5 с лопастной мешалкой 4 измеряется строботахометром 7, а мощность привода 6 ваттметром 8.

Установка содержит емкость для нефти 9, в которую опущен всасывающий патрубок центробежного насоса 10, а нагнетательный патрубок 11, имеющий диаметр 80 мм (меньший внутреннего диаметра трубопровода 1) установлен осесимметрично с линейной частью трубопровода 1, присоединенного к колену 3. Для измерения расхода нефти установлен ротаметр 12. Расход нефти регулируется вентилем 13.

Установка содержит также емкость для воды 14, в которую опущен всасывающий патрубок центробежного насоса 15, а нагнетательный патрубок 16 присоединен к нижней части ветви 11 трубопровода. Для измерения расхода воды установлен ротаметр 17, Расход воды регулируется вентилем 18. Для приема нефтеводяного потока из трубопровода 1 установлена емкость-отстойник 19 с трубопроводом 20 и вентилем 21 для отбора нефти и слива ее в емкость 8 и трубопроводом 22 с вентилем 23 для отбора воды и слива ее в емкость 14.

Установка работает следующим образом. Включают насос нефти 10 и с помощью вентиля 13 устанавливают расход нефти по ротаметру 12. Затем включают насос воды 15 и с помощью вентиля 18 устанавливают расход воды по ротаметру 17. Регулируя напряжение на приводе 6 строботахометром 7 устанавливают необходимое число оборотов со вала 5 с лопастной мешалкой 4. После стабилизации потоков нефти и воды в трубопроводе 1 измеряют перепад давления на мерной длине l u-образным дифманометром. Отработанный нефтеводяной поток сливают в емкость-отстойник 19.
