50-004-06

Наименование проекта

Крупноразмерная клеефанерная плита с деревометаллическими ребрами и комбинированной обшивкой

Назначение

Применение в покрытии зданий как пространственной конструкции "на пролет" при строительстве быстровозводимых одноэтажных зданий, совмещение несущих и ограждающих конструкций.

Рекомендуемая область применения

Покрытия жилых, общественных и сельскохозяйственных зданий

Описание

Описание к ИЛ № 50-004-06

Результат выполнения научно-исследовательской работы.

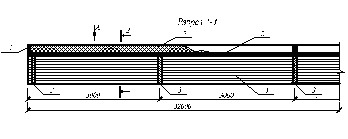

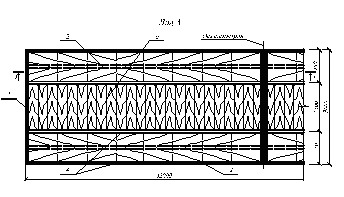

Плита состоит из двух деревометаллических ребер 1 (см. рисунок) постоянной высотой поперечного сечения, которые вместе с приклеенной к ним фанерной обшивкой 2 и дощатым настилом 6 образуют поперечное сечение типа "2Т". Неизменяемость поперечного сечения плиты обеспечивается диафрагмами жесткости 3, которые поставлены по концам и в середине пролета. Торцы поперечных  вспомогательных ребер 4 соединены в зубчатый шип  с обрамляющими элементами 5, которые, как и поперечные ребра, также приклеены к фанерной обшивке. Клеевые соединения выполнены при помощи гвоздевого прижима, что повышает огнестойкость конструкции.

Для увеличения эффективности включения обшивки в общую работу конструкции разработана плита, в которой в средней части поперечного сечения фанерные листы заменены на дощатый настил 6, выполненный из короткомерных низкосортных досок. В зоне основных продольных ребер обшивка имеет два слоя, причем стыки фанеры расположены в "разбежку", что позволило отказаться от использования стыковых накладок. Данный конструктивный прием обеспечил повышения несущей способности и жесткости конструкции на 12-16% по сравнению с аналогом (со сплошной фанерной обшивкой) без какого-либо увеличения расхода древесины и фанеры. Доски настила ориентированы поперек пролета плиты.

Деревометаллические ребра 1 коробчатого поперечного сечения из брусчатых деревянных верхнего и нижнего поясов, вертикальных ребер жесткости и стенок из металлических профилированных листов. Соединение профлиста с деревянными элементами ребер выполнено на гвоздях. Шаг и диаметр гвоздей определяется расчетом в зависимости от значения фактически действующей нагрузки. Сопряжения ребер жесткости с поясами осуществлено при помощи самозаклинивающихся зубчатых соединений.

В качестве утеплителей 7 использованы заливочные пенопласты, вспениваемые в полости плиты. Перед вспениванием заливочной композиции на дне формы выстилается слой рубероида  и слой стеклоткани. Стеклоткань обеспечивает достаточную прочность пенопласта на действие монтажной нагрузки при его плотности  0,5 кн/м³.

Транспортировка плит к месту возведения строительных объектов возможна обычным автотранспортом. Монтаж покрытия зданий может осуществляться с использованием механизмов грузоподъемностью 3-5 т.

Применение разработанных плит с деревометаллическими ребрами в сравнении с традиционным решением покрытия из стропильных балок и ограждающих элементов по ним позволяет снизить расход древесины на 17-20%, сократить сроки монтажа покрытия в 2 -3,5 раза.

Крупноразмерная клеефанерная плита с деревометаллическими ребрами и комбинированной обшивкой

Преимущества перед известными аналогами

Рациональное совмещение несущих и ограждающих конструкций, малая масса, сокращение расхода материалов

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

По сравнению с типовыми конструкциями достигается снижение общей стоимости строительства в 1,3 раза, материалоемкости в 1,5 раза, сокращение сроков монтажа в 1,4 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.09.2006
