ИННОВАЦИИ БИЗНЕСУ

Номер

50-016-06

Наименование проекта

Модифицированный стенд для обкатки, ремонта и диагностики ДВС

Назначение

Снижение трудоемкости работ, связанных с диагностикой, ремонтом и обкаткой ДВС.

Рекомендуемая область применения

Техническая диагностика. Обкатка и контрольно-испытательные операции. Разборочно-сборочные работы.

Описание

Описание к ИЛ № 50-016-06

Результат выполнения научно-исследовательской работы.

Стенд состоит из подвижной платформы на самоустанавливающихся поворотных колесиках; стойки, представляющей собой параллелограммно-тяговую систему с горизонтальным валом, на котором  установлен кантователь; электродвигателя с вариатором для регулирования частоты вращения.

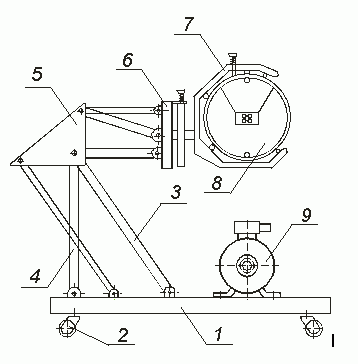

Модифицированный стенд для обкатки, ремонта и диагностики ДВС:

1 - подвижная платформа; 2 - самоустанавливающиеся  поворотные колеса;  3 - параллелограммно-тяговая система;  4 - винтовые диагонали;  5 - тяговый треугольник;     6 - крепежная плита;  7 - вилка; 8 - кантователь; 9 - электродвигатель.

Подвижную платформу подкатывают к двигателю и с помощью параллелограммно-тяговой системы устанавливают пространственно-рамную конструкцию. Опускают кантователь с крепежной плитой в нижнее положение  и закрепляют двигатель. Двигатель поднимают на необходимую высоту при помощи параллелограммно-тяговой системы, путем изменения длины винтовых диагоналей параллелограмма, и устанавливают относительно горизонтальной оси путем вращения кантователя в продольном и поперечном направлении, после чего фиксируют.

Затем при помощи ременной передачи подключают двигатель к установленному на платформе электродвигателю, что обеспечивает его рабочее функционирование. Ремни закрываются защитным кожухом, который крепится на платформе. Далее ДВС подключают к средствам диагностирования. При установке электродвигателя на подвижную платформу упростился процесс обкатки и диагностирования.

Стенд позволяет устанавливать ДВС в любой точке пространства рабочей зоны и проводить разнообразные работы в удобном положении, как на специализированных предприятиях так и в ремонтных мастерских.

Преимущества перед известными аналогами

Позволяет проводить разнохарактерные работы при удобном положении ДВС в пространстве, а также проводить обкатку.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 20%, повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

26.10.2006
