ИННОВАЦИИ БИЗНЕСУ

Номер

51-012-06

Наименование проекта

Подборщик плодов бахчевых культур

Назначение

Подбор плодов с поверхности земли с одновременной погрузкой в транспортные средства при сплошной уборке.

Рекомендуемая область применения

Сельскохозяйственное производство - бахчеводство.

Описание

Результат выполнения научно-исследовательской работы.

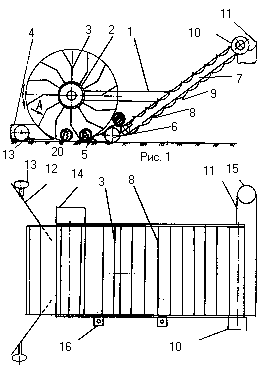

Подборщик содержит раму 1 (см. рисунки), на которой установлен плодоподъемный барабан-мотовило 2 с лопастями 3, имеющими Г-образную форму, и П-образным каркасом. Перед барабаном 2 установлен направитель плодов 4, а за барабаном смонтирован направляющий лоток 5, сопряженный с плетеприжимным катком 6. За направляющим лотком 5 на раме 1 установлен подъемный транспортер 7, выполненный из пары тяговых цепей, планок 8 и полотна 9, размещенного между соединенными планками 8, при этом полотно 9 между планками 8 установлено с провисанием, а планки 8 покрыты эластичным материалом во избежание травмирования плодов. Для привода подъемного транспортера используется гидромотор 10. Подъемный транспортер 7 сопрягается с плодоприемным лотком 11. Направитель плодов 4 выполнен в виде косо поставленных планок 12, которые опираются на копирующие колеса 13. Привод плодоподъемного барабана 2 осуществляется от гидромотора 14. Плодоприемный лоток 11 на конце имеет укладчик плодов 15. Подборщик навешивается с правой стороны трактора с помощью кронштейнов 16. Лопасти плодоподъемного барабана 2 имеют Г-образные планки 3, жесткость которых обеспечена ребрами 17, выполненными закругленными по радиусу r=1,5r_max, где r_max – максимальный радиус подбираемых плодов.

Наружная часть лопасти 18 установлена под углом 25-35° к радиусу мотовила. Изгиб лопасти 18 выполнен на длине лопасти равной 0,65-0,75 d_max, где d_max - максимальный диаметр подбираемых плодов. Между Г-образными планками 18 смонтированы эластичные стропы 19, концы которых подпружинены. Периферийные кромки каждой лопасти 18 сопряжены с кольцами 20, размещенными на концах лопастей. Планки направителя плодов 4 ориентированы к направлению движения под углом 40-50°.

Подборщик плодов бахчевых культур работает следующим образом. При движении подборщика по полю направитель плодов 4 с помощью планок 12 захватывает плоды размещенные хаотично на поверхности поля и направляет их к плодоподъемному барабану-мотовилу 2. Барабан-мотовило захватывает плоды с помощью строп 19 лопастей 3 и подает их по направляющему лотку 5 на подъемный транспортер 7. На транспортере 7 плоды укладываются на полотно 9 между планками 8 и подаются на плодоприемный лоток 11, по которому направляются к укладчику плодов 15. Г-образная конфигурация лопасти обеспечивает захват плодов в момент когда отогнутая периферийная часть лопасти расположена вертикально к поверхности земли. Скорость вращения плодоподъемного барабана-мотовила должна быть больше поступательной скорости движения подборщика. Плетеприжимной каток 6 обеспечивает копирование подборщиком рельефа поверхности поля и качественный подбор плодов.

Испытаниями подборщика установлено, что разработанная конструкция обеспечивает стопроцентный подбор плодов, повреждение при этом не превышают 1%. Подборщик не требует предварительного валкообразования, обеспечивает высокую производительность и качественный подбор плодов бахчевых культур.

Рис. 1

Преимущества перед известными аналогами

Простота конструкции, надежность работы, обеспечение комплексной механизации, удобство в обслуживании, высокая производительность, отсутствие травмирования плодов

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение уровня механизации до 90%, снижение трудоемкости в 3 раза, повышение производительности в 4 раза, годовой экономический эффект - 100 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

26.09.2006
