47-007-06

Наименование проекта

Станок сварочный для полиэтиленовых труб.

Назначение

Сварка узлов и деталей из полиэтиленовых труб при подготовке их к сборке канализационных систем.

Рекомендуемая область применения

Монтаж, эксплуатация, ремонт, восстановление и реконструкция канализационных систем.

Описание

Результат конструкторской разработки.

Предназначен для сварки узлов и деталей при подготовке к сборке канализационных систем из полиэтиленовых труб.

Рекомендуется для применения в условиях специализированной мастерской.

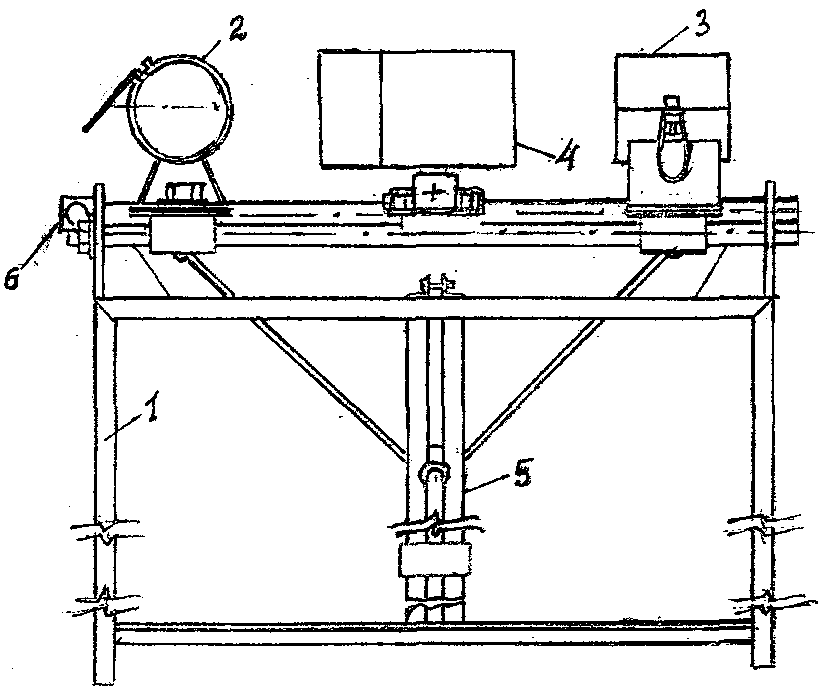

Состоит из рамы 1 сварной конструкции (см. рисунок), подвижных зажимов: левого 2 и правого 3, универсального нагревательного элемента 4, кулисного механизма 5, рычажной систем 6.

Заготовки из полиэтиленовых труб устанавливают и фиксируют в подвижных зажимах таким образом, чтобы кромка, подготовленная к сварке, была обращена к нагревательному элементу. Как только кромки разогреются, нагревательный элемент при помощи рычажной системы отводят от зоны сварки. Нажатием на педаль кулисного механизма приводят в движение зажимы, и заготовки смыкаются.

Преимущества перед известными аналогами

Повышение производительности труда и культуры производства.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 2,5 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.02.2006
