Номер

47-003-06

Наименование проекта

Приспособление для фрезерования лысок на винтах.

Назначение

Фрезерование лысок одновременно с двух сторон двумя фрезами.

Рекомендуемая область применения

Ремонтные мастерские, цехи.

Описание

Результат конструкторской разработки.

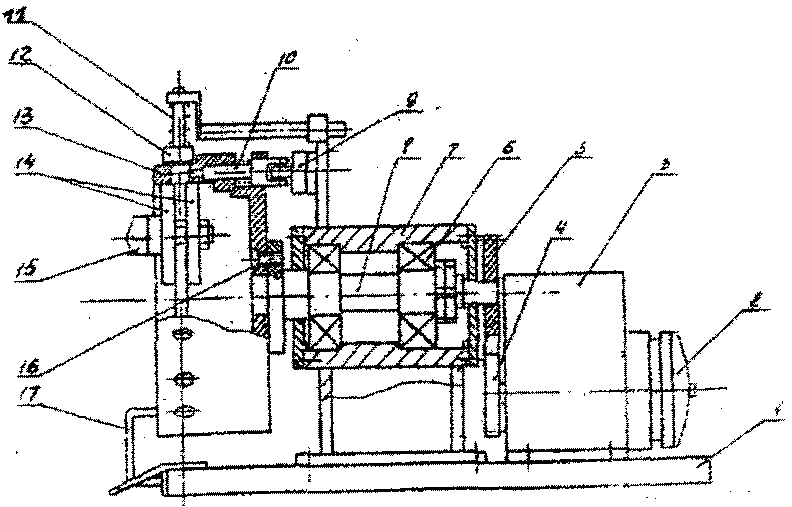

Приспособление устанавливают на фрезерном станке. Оно состоит (см. рисунок) из электродвигателя 2, установленного на плите 1, редуктора 3. От электродвигателя через клиноременную передачу, редуктор, шестеренки 4,5 вращение передается на вал 8, который смонтирован в корпусе 7 на подшипниках качения 6. На конце вала винтами 16 жестко крепится рабочий барабан 13. В барабане рассверлены двенадцать гнезд, в которые поочередно закладывают обрабатываемые детали.

Фрезерование лысок производится одновременно с двух сторон винта двумя фрезами 14, закрепленными в оправке 15 шпинделя фрезерного станка.

Для предотвращения проворачивания и жесткого зажима винта в гнезде в зоне фрезерования имеются верхний и боковой прижимы. Верхний прижим осуществляется пружиной 11, действующей на прижимную колодку 12. Боковой прижим винта осуществляется толкателем 10, который при набегании на копир 9 воздействует на головку винта в зоне фрезерования. При выходе из зоны фрезерования винты под собственным весом или же при заходе под планку 17 выталкиваются из гнезда и по лотку собираются в тару.

Преимущества перед известными аналогами

Одновременное фрезерование лысок с двух сторон.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества фрезерования, повышение производительности труда в 1,9 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

13.09.2006
