Номер

44-002-06

Наименование проекта

Устройство управления освещением

Назначение

Преназначено для энергосберегающего автоматического управления светильниками (лампами) в помещениях, в которых персонал находится непостоянно.

Рекомендуемая область применения

Осветительная техника жилых домов, офисных и производственных помещений.

Описание

Частное техническое решение, имеющее самостоятельное значение.

Устройство управления освещением устанавливается в непосредственной близости к освещаемой зоне и обеспечивает устойчивую двустороннюю связь с центральным пунктом управления по существующей силовой сети переменного тока. Устройство постоянно находится в режиме ожидания. Характер работы устройства определяется ситуацией в зоне наблюдения: появление движущегося предмета, наличие источников звука, низкая освещенность. По прошествии установленного времени горения устройство отключает светильник.

Устройство управления освещением представляет собой одну монтажную плату, на которой размещены микроконтроллер со схемами сопряжения с датчиками шума, освещенности и движения (сами датчики расположены вне устройства), датчик тока для контроля мощности целостности ламп, блок питания микроконтроллера и датчиков, силовой блок управления уровнем освещения с ключевым устройством, плавно включающем и выключающем питание лампы накаливания, и модем информационной связи с центральным пультом управления, совмещенный с блоком сопряжения с сетью 220 В. Совмещение модема информационной связи с блоком сопряжения с сетью обеспечивает возможность управления устройством через 220 В без прокладки дополнительного кабеля.

Каждое устройство имеет свой уникальный номер, программируемый в энергонезависимую память, в пределах заданной партии подобных устройств из 10000 штук.

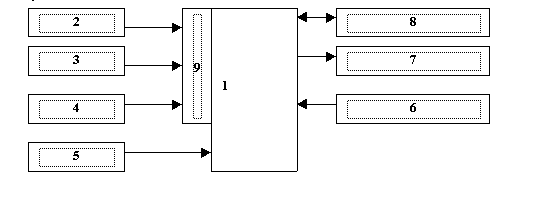

    Блок-схема устройства управления освещением

1 - микроконтроллер;

2 - датчик освещения;

3 - датчик движения;

4 - датчик звука;

 5 - датчик тока;

6 - блок питания;

7 - силовой блок управления уровнем освещения;

8 - модем информационной связи;

9 - клеммный блок.

Для управления многочисленными устройствами освещения на больших объектах используется специальное программное обеспечение, позволяющее гибко настраивать параметры одного или всех устройств и собирать контрольные и статистические данные.

Преимущества перед известными аналогами

Недорогое, надежное устройство с небольшими габаритными размерами. Высокая надежность работы и функциональность устройства. Дистанционность управления. Повышенная комфортность и безопасность пользования.

Стадия освоения

Внедрено в производство

Результаты испытаний

Устройство обеспечивает устойчивую связь с центральным устройством контроля освещения, увеличение срока службы ламп накаливания, значительную экономию электроэнергии, дежурное освещение.

Технико-экономический эффект

Устройство установлено в нескольких жилых домах. Экономия электроэнергии до 90%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.09.2006
