Номер

40-003-06

Наименование проекта

Автоматизированная система управления наружным освещением городов "Аврора"

Назначение

Обеспечения диспетчерского контроля и оперативного автоматизированного централизованного управления наружным освещением

Рекомендуемая область применения

Наружное (уличное) освещение городов, посёлков, крупных предприятий, плотин и мостов

Описание

Результат выполнения техногической разработки

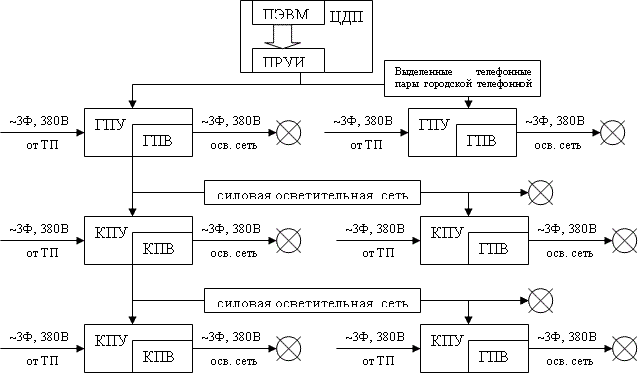

Состав системы

Первый уровень. Аппаратура управления центрального диспетчерского пункта  (ЦДП), содержит: две ПЭВМ (486dx2-66), пульт ручного управления и индикации, источники бесперебойного питания

Второй уровень. Головные приборы управления (ГПУ), содержат следующие блоки: контроллер, блок датчиков и обработки сигналов, блок приема и передачи информации, блок питания.

Третий уровень. Каскадные приборы управления (КПУ), содержат следующие блоки: контроллер, блок датчиков и обработки сигналов, блок приема и передачи информации, блок питания.

Отличительные особенности системы:

возможность адресного управления пунктами включения наружного освещения;
отображение информации о состоянии пунктов включения и сетей освещения на электронной карте города;
расширенная диагностика состояния оборудования: контроль наличия напряжения от подстанции, срабатывания магнитных пускателей, целостности предохранителей, линий освещения, возникновения коротких замыканий (в т.ч. межфазных), доступа в пункт включения;
оперативная локализация места аварии, причины аварии;
возможность автономной работы головных пунктов включения по энергонезависимым часам-календарю;
ведение дистанционного учета потребляемой электроэнергии;
наличие базы данных, содержащей сведения об эксплуатируемом оборудовании, его состоянии и местонахождении;
аппаратная и программная защита системы от несанкционированных и злоумышленных действий;
использование в качестве канала связи силовые сети освещения;
совместимость с существующим силовым и осветительным оборудованием городов;
возможность связи между ЦДП и пунктом включения по выделенным провод-ным каналам связи и по двум типам радиоканалов.

Основные выполняемые функции:

автоматическое или ручное управление включением и отключением освещения в различных режимах (вечернем, ночном, подсветки);
предоставление диспетчеру диагностической информации о состоянии оборудования и линий освещения;
оперативная выдача сообщений об аварии с указанием места аварии, отказавшего оборудования и рекомендаций диспетчеру;
протоколирование работы системы и действий оператора.

Преимущества перед известными аналогами

Обеспечена возможность построения системы со связью по выделенным проводам, по радиоканалу на выделенной радиочастоте, и др. Реализован контроль величины энергопотребления.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сокращение времени поиска места неисправности и ее устарнения в 2 более раз в зависимости от размера сети.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

06.12.2006
