40-004-06

Наименование проекта

Компактные вентиляторные градирни

Назначение

Охлаждение воды в системах оборотного водоснабжения энергопотребляющего оборудования.

Рекомендуемая область применения

Охлаждение воды в: компрессорных установках; холодильные машинах и кондиционерах; термопластавтоматах; установки токов высокой частоты; радиоэлектронных устройствах; технологическом оборудовании легкой и пищевой промышленности

Описание

Результат выполнения конструкторской разработки

Градирни имеют прямоугольную форму с нижним боковым расположением вентиляторов

Градирни с ГРД-4 по ГРД-16 состоят из неразъемного корпуса, вентилятора с электроприводом, бака для слива охлажденной воды, расположенного в нижней части корпуса, оросителя, каплеуловителя, водораспределительного коллектора с форсунками, входного и выходного (сливного) водяных патрубков.

Градирни с ГРД-24 по ГРД-350 являются составными из блока и бака, далее как у ГРД-4-16.

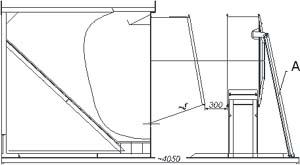

В ГРД-350 вентиляторы крепятся на собственной раме и соединяются с диффузорами посредством гибкой вставки

Во всех моделях в баке над окнами диффузоров установлен наклонный козырек с отгибом вверх и гидравлическими уклонами от середины к боковым стенкам. Козырек служит для защиты оконных проемов от брызг и намерзания влаги в зимнее время на стенках проемов. В стандартном исполнении корпус градирни выполнен из нержавеющей стали марки 12Х18Н10Т. Трубчатый коллектор, несущая рама, вентиляторы с диффузорами - из углеродистой стали с покраской. Есть два специальных исполнения градирен ГРД:

• все из нержавеющей стали;

• все из углеродистой стали с покраской.

Ороситель и каплеотделитель представляют собой пакеты гофрированных листов ПВХ толщиной 0,3-0,4 мм. Листы имеют косую гофру. Смежные листы уложены с встречным направлением гофры. . В градирнях с ГРД-4 до ГРД-16 блок оросителя высотой 400 мм набирается из пакетов высотой 200 мм. В ГРД-24 и ГРД-32 ороситель высотой 540 мм набирается из пакетов такой же высоты. В ГРД-50:350 ороситель высотой 940 мм набирается из пакетов высотой 400 и 540 мм.

Пакет каплеуловителя имеет толщину (в направлении потока воздуха) не менее 75 мм, ширина пакета 140 мм.

Пакеты оросителя укладываются на решетку внутри градирни над баком в один или в два слоя. Пакеты каплеуловителя укладываются на решетку, приваренную к водораспределительному коллектору между трубами коллектора и стенками корпуса. В ГРД-350 укладываются два слоя каплеуловителя во взаимоперпендикулярных направлениях. (Модели ГРД-50:150 в течение 2005 года также будут модернизированы под укладку двойного слоя каплеуловителя).

Охлаждаемая вода подается под давлением через входной патрубок в водораспределительный коллектор и распыляется цельнофакельными форсунками с углом распыла 120° на верхний торец пакета оросителя. Пройдя по каналам оросителя в виде пленки, вода струями стекает в бак. Воздух из окружающей среды подается вентилятором непосредственно в пространство под оросителем, проходит по каналам оросителя навстречу водяной пленке и через каплеуловитель покидает градирню.

Испарительное охлаждение воды происходит, главным образом, в каналах оросителя при противотоке воздуха и водяной пленки. Дополнительное охлаждение имеет место в баке и в пространстве между верхним срезом оросителя и форсунками. В жаркое время года при относительной влажности 50-60% минимальная температура охлажденной воды после градирни выше температуры "мокрого" термометра на 4-5°С. Для предотвращения значительного капельного уноса воды служит эффективный каплеуловитель. Затраты воды на испарение вместе с потерями через каплеуловитель (самые мелкие капли) составляет около 1% от расхода воды. При охлаждении воды на 150С затраты на испарение с капельным уносом возрастают до 2,5%.

Повышение относительной влажности воздуха против обычно нормируемых 50-60% сближает температуры воздуха по сухому и смоченному термометрам. При фиксированном расходе воздуха на 1м3 воды это уменьшает долю испарительного охлаждения и повышает температурный уровень процесса в системе охлаждения относительно температуры окружающей среды.

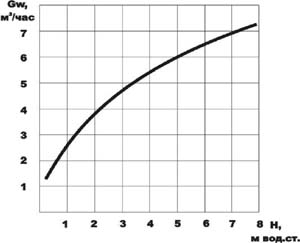

Давление воды перед форсунками согласно расходной характеристике  должно быть предусмотрено проектом системы водоснабжения. Вентиляторы градирен могут быть укомплектованы двух- и трехскоростными электродвигателями (опция). Для градирни с несколькими вентиляторами необходимо обеспечить одновременное включение и выключение всех вентиляторов, в том числе, и в результате аварийного отключения. При комплектации многоскоростными электродвигателями должно выполняться одновременное переключение

Преимущества перед известными аналогами

Снижено время самоокупаемости. Компактность

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Окупаемость системы с вентиляторными градирнями колеблется от 2 до 8 месяцев, в зависимости от стоимости воды. Экономический эффект от энергосбережения колеблется в зависимости от стоимости электроэнергии.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

01.12.2006
