Номер

29-035-06

Наименование проекта

Плашка со сменными гребенками и способ ее изготовления

Назначение

Высококачественное нарезание наружной резьбы по шероховатости поверхности профиля резьбы, по точности исполнительных размеров и геометрии профиля резьбы на деталях машиностроительного производства из вязких и труднообрабатываемых материалов

Рекомендуемая область применения

Предприятия машиностроения: использование в качестве инструмента на универсальном металлорежущем оборудовании, на револьверных станках и на метизных автоматах

Описание

Результат выполнения конструкторско-технологической разработки.

            Плашка со сменными гребенками (см. рис.) содержит корпус многоразового использования с посадочными местами для сменных гребенок.

Корпус из конструкционной стали или из композиционных материалов (например АГ4В) выполненный путем прессования. Конструкция корпуса обеспечивает установку гребенок в рабочее положение без каких либо дополнительных настроек.  Гребенки изготовлены из быстрорежущей стали или из твердого сплава ВК 10-ОМ.

Предлагаемый способ изготовления и устройство для его реализации обеспечивают получение заданного угла наклона задней поверхности профиля резьбы на гребенке.

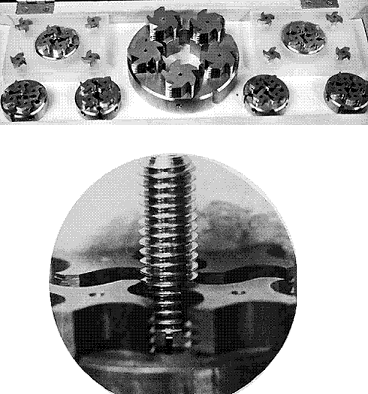

                                    Рис. Плашка со сменными гребенками

Преимущества перед известными аналогами

Аналоги (а.с. 903002 кл.B23G5/04) имеют сложную конструкцию по обеспечению смещения части шага резьбы по отношению к смежной гребенке и приведению угла подъема профиля резьбы гребенки по отношению к углу подъема нарезаемого профиля резьбы

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сниж-е трудоемкости изгот-я наружн. резьбы на издел-х из труднообрабатываемых и вязких мат-лов, в т.ч. на нержавеющ. сталях, не менее чем в 1,5 р.; Обеспеч-е кач-ва по шероховатости нарезаемой резьбы не хуже Ra063-1,25. Экономич. эффект ~ 350-500 тыс.руб

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

07.08.2006
