ИННОВАЦИИ БИЗНЕСУ

Номер

51-027-06

Наименование проекта

Устройство для скашивания растительности с откосов каналов

Назначение

Удаление расительности с откосов каналов.

Рекомендуемая область применения

Сельскохозяйственная мелиорация.

Описание

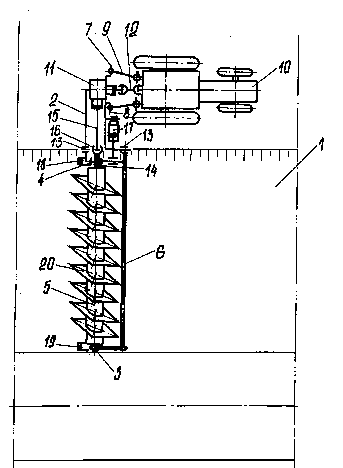

Устройство для скашивания растительной массы с откосов 1 (см. рисунок) канала содержит раму 2, снабженную приводом вращающийся в подшипниковых опорах 3 и 4 нож 5. Нож 5 расположен под брусом 6 в качестве противорежущего элемента. Рама 2 снабжена кронштейнами 7 и 8 для соединения с тягами 9 навесной системы трактора 10. На раме 2 смонтирован конический редуктор 11. Приемный вал редуктора 11 карданным телескопическим валом 12 соединен с валом отбора мощности (ВОМ) трактора 10. Нож 5 с брусом 6 соединен посредством подшипниковых опор 3 и 4. Брус 6 с рамой 2 связан соосными шарнирами 13. Цапфа 14 ножа 5 связана с выходным валом 15 конического редуктора 11, посредством универсального шарнира Гука 16. Центр универсального шарнира Гука 16 совмещен с геометрической осью шарниров 13. Рама 2 с брусом 6 дополнительно связана механизмом 17 подъема ножа 5 в транспортное положение. Брус 6 снабжен опорами 18 и 19 для установки ножа 5 над поверхностью откоса 1 на заданной высоте среза. Нож 5 выполнен в виде пакета зубчатых наклонных к оси вращения дисков 20. Периферийные кромки дисков 20 снабжены износостойкими твердосплавными резцами в виде призм. Диски 20 снабжены возможностью демонтажа с фланцев ножа 5. Диски 20 с фланцами связаны средствами крепления . Каждый резец в виде призмы размещен в пазу на периферийной кромке диска 20. Резцы с диском 20 соединены сварными швами или пайкой.

Устройство для скашивания растительной массы с откосов канала работает следующим образом. При движении трактора 10 вместе рамой 2 брус 6 опорами 18 и 19 копирует рельеф поверхности откоса 1. Механизм 17 подъема ножа 5 в виде силового гидроцилиндра позволяет брусу 6 свободно поворачиваться вокруг соосных шарниров 13, обеспечивая равномерное вращение с выходного вала 15 конического редуктора 11 на цапфу 14 ножа 5. Направление вращение ножа 5 обеспечивает перемещение резцов на периферийных кромках пакета дисков 20 снизу вверх. Брус 6 наклоняет стебли сорной растительности в направлении движения трактора 10. При наклоне комлевой части стеблей в них создаются критические изгибом деформации растительных волокон. Напряженные волокна стеблей сорных растений срезаются режущими кромками на наклонных гранях резцов . За счет оптимального бруса 6 над ножом 5, стебли переваливаются через него и сбрасываются периферийными кромками дисков 20. Наклон дисков 20 к оси вращения ножа 5 обеспечивает повторное срезание стерни, снижая ее выступающую часть над поверхностью откоса 1. Дисками 20 при вращении ножа 5 стебли принудительно стаскиваются с бруса 6, освобождая его для наклона последующих растений. Таким образом производится срезание сорных растений. Совокупное размещение бруса 6 и ножа 5 обеспечивают устойчивое выполнение технологического процесса. Уравновешенный нож 5 с острыми режущими кромками на резцах обеспечивают высокое качество среза при наименьших энергозатратах на больших рабочих скоростях поступательного перемещения трактора 10. При механическом повреждении резцов их демонтируют с фланцев На место изношенных дисков 20 монтируют новые из комплекта ЗИП устройства.

Преимущества перед известными аналогами

Простота конструкции, надежность работы, высокое качество удаления растительности, низкая энергоемкость.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности в 2 раза, снижение энергоекости в 1,5 раза, эксплуатационных затрат на 50%, повышение коэффициента эксплуатационной надежности до 0,99

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.09.2006
