ИННОВАЦИИ БИЗНЕСУ

Номер

25-008-06

Наименование проекта

Напольный ковер с электрообогревом для жилых помещений

Назначение

Подогрев пола в жилом помещении

Рекомендуемая область применения

жилищно-коммунальное хозяйство

Описание

Результат выполнения конструкторской разработки.

Предложен новый высокоэффективный способ нагрева пола в жилом помещении при помощи электрокабельной системы по типу «Теплофол».При этим применена упрощенная схема подключения нагревательного кабеля укороченной длины к стандартной электрической сети со стандартным  напряжением 220 В.

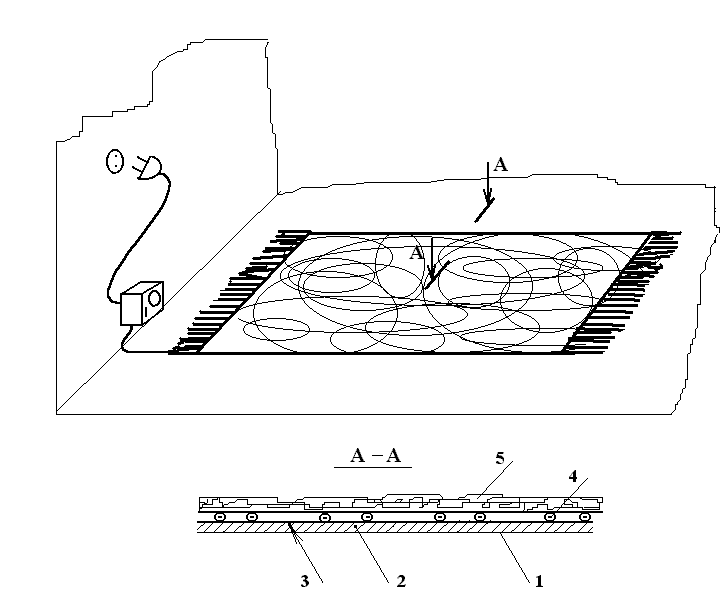

На рисунке показан общий вид такого теплого ковра.

Теплый ковер (см.разрез А-А) представляет многослойную конструкцию. Снизу  он имеет эластичную подложку 1 из прочного тканевого материала, поверх этой подложки уложены эластичный теплоизолирующий материал 2 с наклеенной на него тепло-отражательной фольгой 3, и далее закреплены ветви цельного нагревательного электрокабеля 4 с двумя жилами. Сверху такого «сэндвича» закреплен обычный узорчатый тканевый ковер 5.

Подключение в электросеть нагревательного кабеля осуществляется через автоматический термостат 6, соединенный с электрической вилкой 7, который не только обеспечивает пониженное напряжение, подаваемое в электроцепь ковра, но и регулирует величину его нагрева.

При включении вилки в стандартную розетку электросети подается пониженное напряжение через термостат в нагревательный кабель ковра, после чего происходит постоянный нагрев ковра до определенного температурного уровня ( не более 20 градусов С). При этом путем  конвекции теплый воздух от ковра поднимается вверх от пола к потолку помещения, и таким образом происходит постоянный и нормальный теплообмен воздуха в жилом помещении.

Рис.1 Напольный теплый ковер типа НТК-500

Преимущества перед известными аналогами

Нагрев пола производится значительно быстрее, в течение 10-20 минут, при незначительном потреблении электрической энергии

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В сравнении с обогревом помещений водно-маслянными электронагревателями- экономический эффект -1500 руб. в год(обогрев помещения 30 кв.м)

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.10.2006
