ИННОВАЦИИ БИЗНЕСУ

Номер

25-007-06

Наименование проекта

Опыт раскроя на материалах плоских углов на равные части

Назначение

Используют при точном раскрое листового железа на равные части

Рекомендуемая область применения

Раскрой кровельного железа. Машиностроение.

Описание

Результат выполнения технологической разработки.

При раскрое металлических листов на мелкие детали часто приходится разделять плоские углы на нечетное число равных между собой частей – 3, 5, 7 и более частей – для чего необходимо применять специальные приемы с использованием сложных приспособлений.

Разделить плоский угол на три абсолютно равные части простейшими инструментами считается сложной и почти неразрешимой  задачей.

Предложен простой  способ выполнения этой задачи с использованием всего лишь простейших инструментов – циркуля и линейки без делений.

Так, при разделении какого-либо плоского угла АОВ на три равные части (см.рисунок) выполняют следующие действия.

1.  Из вершины угла в точке О циркулем проводят дугу  АВ произвольным радиусом.

2.  Из точки А опускают перпендикуляр АТ на линию ОВ.

3.      Из точки Т проводят через точку А вторую дугу АС, и отделяют от точки А на этой дуге ее 2/3 часть (точка 3).

4.      Проводят луч из точки Т через точку 3, который пересечет дугу АВ в точке К.

5.      Делят дугу АК обычным способом пополам  (точка Е).

6.      Из точки О проводят луч через точку Е.

7.      Через точки – А, Т и К – проводят окружность, которая пересечет в точке Д луч ОЕ.

8.   Точки Д и А соединяют отрезком  АД.

9.  Откладывают на луче Т3 вправо от точки К два отрезка – КП и ПН, равные отрезку АД, а затем откладывают на луче ОВ от точки Т так же вправо три равных между собой отрезка (взятых произвольной величиной) – ТХ, ХХ₁ и Х₁Х_2.

10.  Точки Н и Х₂ соединяют отрезком НХ₂.

11.  Из точки Х проводят луч параллельный отрезку НХ₂, который пересечет в точке Ф линию ТН. При этом величина отрезка ТФ составит точно 1/3 величины отрезка ТН.

12.  Из точки Ф проводят луч параллельный линии ОС, который пересечет в точке Р заданную дугу АВ. При этом величина дуги ВР составит точно 1/3 величины дуги АВ.

13.  Проводят луч из точки Р параллельно линии ТК, который пересечет линию ОВ в точке И.

14.  Откладывают от точки А на дуге АВ дугу АУ, равную по величине дуге ВР, и получают при этом на дуге АВ три равные части – дуги АУ, УР и РВ.

15.  Из точки О проводят два луча: один через точку У, а второй через точку Р – и таким образом получают в заданном углу АОВ три секции – АОУ, УОР и РОВ – абсолютно равные между собой по величине.

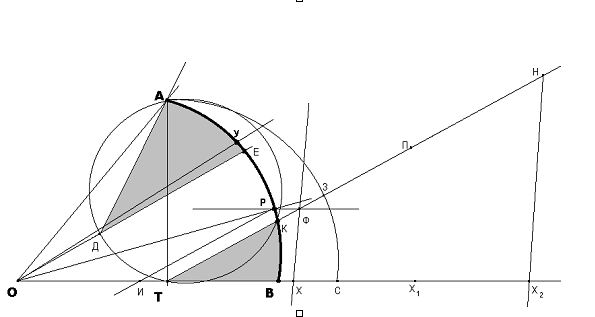

      Рис. 1        Разделение заданного плоского угла  АОВ

                                  на три абсолютно равные части

Преимущества перед известными аналогами

Способ проще и позволяет получить результат со значительно большей точностью

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 22 тыс.руб. Повышение производительности труда при резке материалов на 20-25%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.10.2006
