Статорная многофункциональная обмотка асинхронного генератора

Назначение

Позволяет расширить возможности обмотки, а именно : получение одинаковых по величине напряжений разной частоты и дополнительного пониженного напряжения большей частоты.

Рекомендуемая область применения

Автономные электростанции малой и средней мощности

Описание

Результат выполнения конструкторской разработки

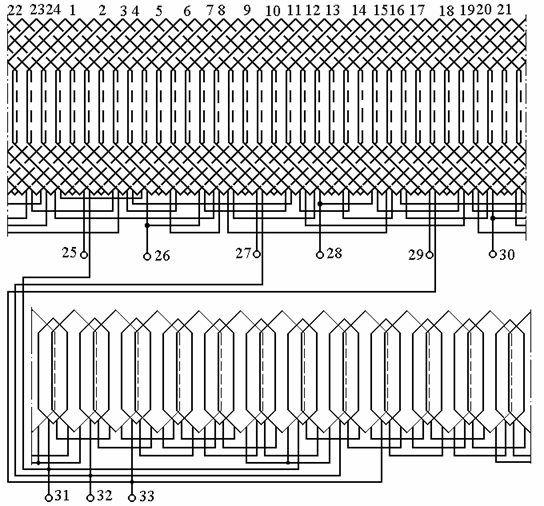

На фиг. 1 показана схема обмотки;

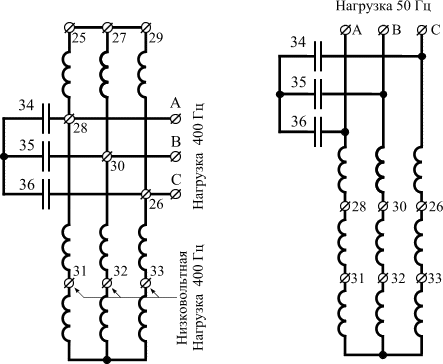

на фиг. 2 показаны схемы включения конденсаторов возбуждения.

Согласно фиг. 1, статорная обмотка содержит 24 катушечных группы, выводы 25, 26, 27, 28, 29, 30, конденсаторы возбуждения 34, 35, 36, при этом начало 8i – 7 катушечной группы соединено с концом 8i – 4 катушечной группы, начало 8i – 4 с началом 8i + 3, конец 8i + 3 с началом 8i + 6, конец 8i + 6 с началом 8i + 5, конец 8i + 5 с началом 8i + 8, конец 8i + 8 с концом 8i + 15, начала 8i + 15 с концом 8i + 18, первые выводы 25, 27, 29 взяты от концов 8i – 7 катушечных групп, вторые выводы 26, 28, 30 основной обмотки взяты от объединенных начала 8i + 5 и конца 8i + 6 катушечных групп, от начала 8i + 18 катушечных групп взяты третьи выводы 31, 32, 33, к которым подключена дополнительная шестнадцатиполюсная обмотка, где i = 1, 2, 3, при этом из числа, большего 24, вычитается число 24.

Благодаря принятому соединению, соотношение индукций в воздушном зазоре и соотношение витков обмотки при 16 и 2 полюсах позволяет на выводах автономного генератора при одной и той же частоте вращения приводной машины получить практически одинаковое по величине напряжение частотой, например 400 Гц – на выводах 26, 28, 30 шестнадцатиполюсной обмотки (выводы 25, 27, 29 объединены в нулевую точку) и 50 Гц – на выводах 25, 27, 29 двухполюсной обмотки, а также пониженное напряжение частотой 400 Гц на выводах 31, 32, 33 дополнительной шестнадцатиполюсной обмотки (фиг. 2).

Статорная многофункциональная обмотка асинхронного генератора работает следующим образом.

Режим 1 (фиг. 2). Конденсаторы возбуждения 34, 35, 36 и высоковольтная нагрузка подключены ко вторым выводам 26, 28, 30 основной обмотки. Первые выводы 25, 27, 29 соединены между собой. Низковольтная нагрузка, например, электроинструмент 36 В, 400 Гц, подключена к третьим выводам 31, 32, 33.При вращении ротора асинхронного генератора с частотой, например, 3000 мин^-1 (314 с^-1), за счет остаточного намагничивания и конденсаторов возбуждения 34, 35, 36 в статорной многофункциональной обмотке наводится ЭДС и генератор самовозбуждается.

Фиг. 1

Нагрузка питается различным напряжением с частотой тока 400 Гц. В качестве низковольтной нагрузки можно подключить трехфазный выпрямитель и использовать генератор для питания сварочной дуги.

Режим 2. Обмотки соединяются в «звезду». К первым выводам 25, 27, 29 подключается нагрузка и конденсаторы возбуждения. В этом случае получается двухполюсная обмотка.

При вращении ротора с той же фиксированной частотой, например, 3000 мин^-1 (314 с^-1), генератор возбуждается, и многофункциональная обмотка будет выдавать напряжение с частотой тока 50 Гц.

Фиг.2

Преимущества перед известными аналогами

Обмотка асинхронного генератора позволяет в автономных источниках электроэнергии с фиксированной частотой вращения приводного двигателя создавать напряжение двух частот и напряжений

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 7,9 тыс.руб. на 1 кВт установленной мощности генератора

Возможность передачи за рубеж

Возможна передача за рубеж
