Номер

25-022-06

Наименование проекта

Статорная комбинированная обмотка асинхронного генератора

Назначение

Расширение функциональных возможностей обмотки и получение различных выходных напряжений асинхронного генератора при постоянной частоте вращения приводного двигателя

Рекомендуемая область применения

Автономные электростанции малой и средней мощности

Описание

Результат выполнения конструкторской разработки.

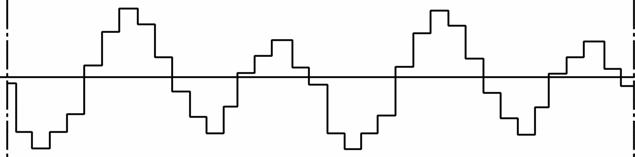

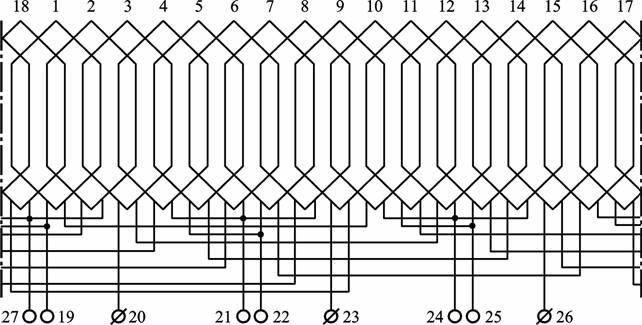

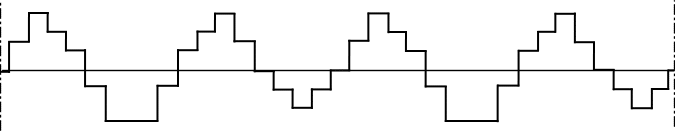

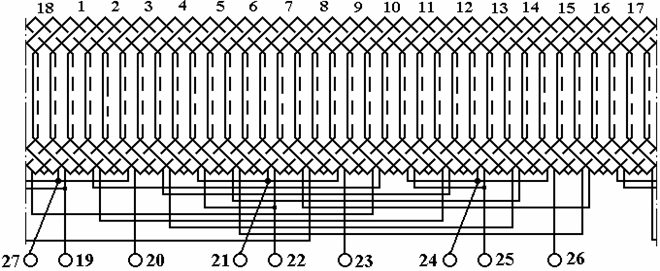

На фиг. 1 приведена схема обмотки в однослойном исполнении; на фиг. 2 – направление токов в сторонах катушек; на фиг. 3 показана форма магнитодвижущей силы однослойной обмотки; на фиг. 4 приведена схема обмотки в двухслойном исполнении; на фиг. 5 – направление токов в сторонах катушек двухслойной обмотки; на фиг. 6 показана форма магнитодвижущей силы двухслойной обмотки; на фиг. 7 показаны схемы включения конденсаторов; на фиг. 8 приведена схема для расчета величины низшего напряжения.

Статорная комбинированная обмотка асинхронного генератора (согласно фиг. 1 и фиг. 4) состоит из 18 катушечных групп с объединенными в пары концами k и k + 9 катушечных групп (k = 1, 2, …, 9), выводов 19, 20, 21, 22, 23, 24, 25, 26, 27 и конденсаторов возбуждения 28, 29, 30. При этом выводы 20, 23, 26, составляющие «звезду», взяты от начал 3, 9, 15 катушечных групп, выводы 21, 24, 27, составляющие «треугольник», взяты от объединенных начал 4, 6, 8 катушечных групп, от объединенных начал 10, 12, 14 катушечных групп, от объединенных начал 16, 18, 2 катушечных групп, выводы 19, 22, 25 взяты от объединенных начал 5 и 7 катушечных групп, от объединенных начал 11 и 13 катушечных групп и от объединенных начал 17 и 1 катушечных групп.

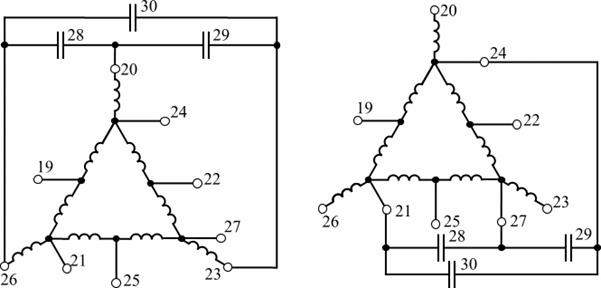

Конденсаторы возбуждения 28–30 для обеспечения требуемых режимов выходного напряжения генератора могут быть подключены к выводам 20, 23, 26, составляющим «звезду», или к выводам 21, 24, 27, составляющим «треугольник».

Согласно фиг. 2 и фиг. 5 (стороны катушек фазы А обозначены квадратом, фазы В – треугольником и фазы С – кругом), входящий ток обозначен «плюсом», выходящий ток – «точкой». Магнитодвижущие силы указывает на 10 полюсов обмотки. Обмоточный коэффициент двухслойной обмотки k_об = 0,93 и обмоточный коэффициент однослойной обмотки k_об = 0,87 обеспечивают высокую степень использования статора асинхронного генератора. Конденсаторы подлючаются к "звезде" - выводы 20,23, 26 или к "треугольнику-выводы 21,24,27 (фиг.7).При условной единице напряжения между выводами 22 и 27 соотношение напряжений между выводами 20 и 23, 24 и 27,22 и 25 составляет 3,732/2/2/0,684 (фиг.8).

Фиг.1

Фиг.2

Фиг.3

Фиг.4

Фиг.5

Фиг.6

Фиг.7

Фиг.8

Статорная комбинированная обмотка асинхронного генератора работает следующим образом.

При вращении ротора асинхронного генератора за счет остаточного намагничивания и конденсаторов возбуждения происходит процесс самовозбуждения. На всех выводах появляется напряжение. К выводам 20, 23, 26 можно подключать нагрузку с напряжением питания 380-400 В, к выводам 21, 24, 27 – нагрузку с напряжением питания 220-230 В, к выводам 19, 22, 25 можно подключить сварочный выпрямитель.

Таким образом, предлагаемая обмотка асинхронного генератора позволяет изготовить многоцелевой источник питания.

Преимущества перед известными аналогами

Комбинированная обмотка асинхронного генератора позволяет изготовить многоцелевой источник питания

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 7,3 тыс.руб. на 1 кВт установленной мощности генератора

Возможность передачи за рубеж

Возможна передача за рубеж
