Номер

25-021-06

Наименование проекта

Генератор переменного и постоянного тока

Назначение

Может быть использовано для проектирования синхронных машин малой и средней мощности, преимущественно генераторов для автономных электростанций

Рекомендуемая область применения

Автономные электростанции небольшой мощности

Описание

Результат выполнения конструкторской разработки.

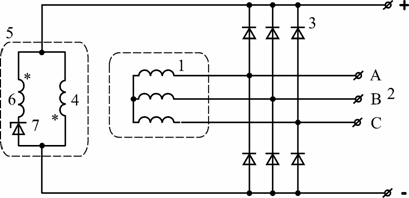

Сущность технического решения поясняется чертежом, где представлена принципиальная схема генератора переменного и постоянного тока.

Генератор содержит статорную обмотку 1, соединенную с одной стороны в "звезду", а с другой стороны – с выходными зажимами трехфазного тока 2 и с трехфазным выпрямителем 3, а последний соединен с выходными зажимами постоянного тока "+", "–" и непосредственно с обмоткой возбуждения 4 ротора 5, а дополнительная размагничивающая обмотка 6, соединена с трехфазным выпрямителем 3 через ннелинейный элемент 7, например стабилитрон.

Генератор переменного и постоянного тока работает следующим образом. За счет остаточного намагничивания ротора 5 в трехфазной обмотке 1 появляется ЭДС которая выпрямляется трехфазным выпрямителем 3 и подается на обмотку возбуждения 4, при этом увеличивается магнитный поток и ЭДС обмотки 1. Происходит процесс возбуждения. Напряжение на выходе 2 (А, В, С) и на выходе "+" – "–" растет. При некотором значении постоянного напряжения открывается нелинейный элемент (стабилитрон) 7 и по обмотке 6 проходит ток. Магнитный поток обмотки 6 направлен встречно магнитному потоку обмотки 4 и происходит процесс размагничивания. При некотором значении напряжения, магнитная система генератора на холостом ходу достигает равновесного состояния. Это зависит от параметров обмоток 6, 4 и стабилитрона 7. Коэффициент насыщения магнитной системы также зависит от марки электротехнической стали.

При подключении нагрузки к зажимам "+" – "–" или к зажимам А, В, С происходит снижение напряжения, стабилитрон 7 закрывается, уменьшается ток в обмотке 6, снижается размагничивающее действие этой обмотки и происходит стабилизация напряжения

Преимущества перед известными аналогами

1.Использование одного выпрямителя упрощает конструкцию. 2.Изменяя соотношение витков обмоток 4 и 6 можно задавать генератору различные характеристики.3.позволяет изменять в больших пределах скорость вращения ротора.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 27,3 тыс.руб. на 1 кВт установленной мощности генератора

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2006
