19-013-06

Наименование проекта

Установка отжига

Назначение

Для обработки в вакууме твердых кристаллических тел

Рекомендуемая область применения

На промышленных предприятиях для зонной плавки

Описание

Результат выполнения научно-исследовательской работы.

Предназначен для обработки в вакууме твердых кристаллических тел. Она позволяет производить такие виды термических обработок, как отжиг, гомогенизация, закалка, сушка. Как вакуумная установка она может быть применена в лабораторных условиях и на промышленных предприятиях, в частности, для зонной плавки. Установка малогабаритная (500х500х300 мм), включает в себя: цельнометаллическую камеру 1, два сильфонных вентиля 2, датчики давления 3, трехходовой кран, систему напуска инертного газа, диффузионный насос, механический насос.

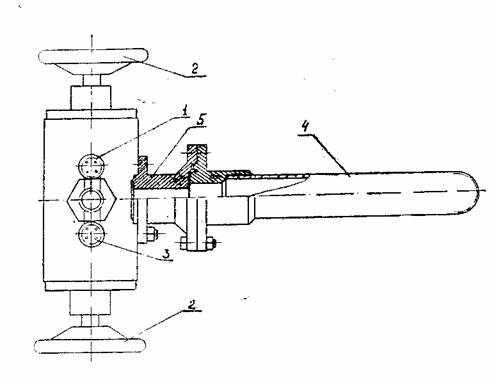

Схема 1. Установка отжига.

Рабочим объемом служит кварцевая трубка 4, соединенная с камерой посредством переходного патрубка 5. Затяжка производится с помощью четырех шпилек. Уплотнение осуществляется прокладками из резины или фторопласта. Термообработка образцов, помещенных во внутрь кварцевой трубы, производится нихромовой печью или высокочастотным способом. В случае необходимости в рабочий объем вводится инертный газ через натекатель.

Рабочее разрежение в объеме создается вакуумной системой на базе диффузионного насоса. Предварительная откачка ведется механическим насосом. Конструктивное размещение вентилей позволяет без отключения высокого вакуума производить смену образцов.

Преимущества перед известными аналогами

Беспрерывность работы

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект по сравнению с аналогом более 60%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.11.2006
