Номер 19-022-06 |
Наименование проекта Камера для электропереносной пластической деформации полупроводниковых кристаллов |
Назначение Управляемое конструирование структур |
Рекомендуемая область применения Вакуумная техника, материаловедение |
Описание

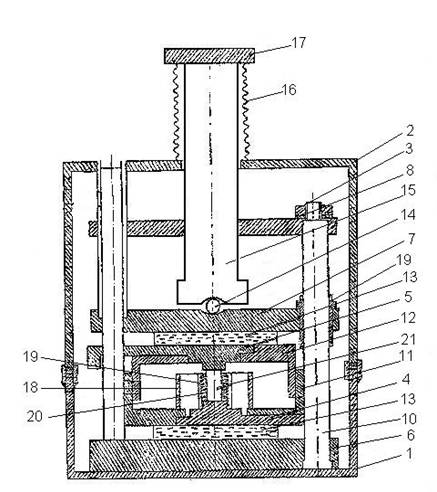

Результат выполнения научно-исследовательской работы. Наиболее перспективным при получении нанокристаллических состояний кристалла является метод интенсивной пластической деформации. При изучении закономерностей взаимосвязи между структурой, составом и свойствами в кристаллических структурах важно их получить в динамическом процессе и в термодинамически неравновесных условиях. Для реализации этих идей предложен новый электропереносно-пластический способ деформации кристаллов, реализуемый в предлагаемой деформационной металлической камере. На рис.1 представлена металлическая камера, являющаяся основным элементом деформационной установки. Камера состоит из двух частей – нижней (1) и верхней (2), на основании нижней камеры расположены трехосесимметричная основная ячейка деформации (3), силовые токовводы (4-5), многоштырьковый вакуумный разъем, расположенный на противоположной невидимой части камеры для коммутации электронной системы. Основная ячейка деформации состоит из трех металлических дисков (6,7,8), нижний (6) и верхний (8) диски являются формообразующими и неподвижными, а средний диск (7) с тремя впрессованными в него втулками (9)перемешается вдоль направляющих трех стоек (10). На нижней плите (6) размешены титановые чашки – нижняя (11 ) и верхняя (12 ), которые дополняют основную ячейку деформации. Верхняя чашка (12) плавно входит в нижнюю, и одновременно являются дополнительным направляющим плоско-параллельного перемещения устройства, придающая усилие на деформируемый образец. Деформационная ячейка тепло- и электрически изолированы от токовводов и направляющей системы кварцевыми пластинами (13 ), привинченными к титановым чашкам потайными винтами. Усилие на образец подается на среднюю плиту через шарик (14) штоком (15) от нагрузки, приложенной к крыше (17) сильфона (16). Внутренний объем ячейки служит для размещения экранов-отражателей (18), а на основании чашки имеются канавки для размещения съемного нагревательного элемента (19) и источников излучения электромагнитных волн различных частот (20). Камера прошла испытание в лабораторных условиях. Рис. 1. Камера для электропереносной пластической деформации полупроводниковых кристаллов. |
Преимущества перед известными аналогами Регулируемое структурообразование в кристаллах |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Экономический эффект по сравнению с аналогом более 60% |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 17.11.2006 |
