ИННОВАЦИИ БИЗНЕСУ

Номер

19-019-06

Наименование проекта

Низкотемпературный стеклянный криостат

Назначение

Проведение технологических процессов по предварительной аттестации образцов в вакууме и в инертных средах

Рекомендуемая область применения

Вакуумная техника, материаловедение

Описание

Результат выполнения научно-исследовательской работы.

В практике научно-исследовательских работ возникает необходимость предварительной аттестации образцов до и после постановки эксперимента на предмет определения значений характеристических параметров не только по величине, но и по их разбросу по длине слитка. Основными требованиями, предъявляемыми к таким установкам являются простота конструкции,  экономичность затрат потребляемых хладоагентов и экспрессивность измерений.

На рис.1 приведена установка, предназначенная для измерений электрических, магнитных, фотоэлектрических параметров как для фиксированных реперных точек, так и в широком интервале температур (Т=5-400⁰К), электрических (Е=10^-2-10^-3е/см) и магнитных (10^-1-10^-4Г) полей.

Установка собрана на базе стеклянных  дьюаров для азотных 1 и гелиевых с карманчиками 2 температур. Измеряемые образцы 3 с нанесенными пайкой или прижимными контактами 4 монтируются на двух-, четырех- и шестигранных прутках из меди 1 и изолированы от контакта  с медной поверхностью прутка сапфировыми или слюдяными пластинами. Провода контактные 5 и термопарные 6 выводятся по трубке 7 из нержавейки к фишке 8. Фишка 8 соединена вакуумно плотно с крестовиной 13, которая является составной частью вставки, включающей позиции 3-8.  Гелиевый дьюар 2 с карманчиком 2а соединен  вакуумным резиновым манжетом 9 с капкой 10 из нержавейки. А чтобы вставка была съемной для смены очередной партии образцов, ее монтируют на меньшей второй капке 11 из латуни, которая крепится к нижней капке резьбовыми соединениями с уплотнителями. Вставка для образцов вместе с крестовиной 13, припаянной к верхнему торцу нержавеющей трубки 7 и штуцером 14 для откачки воздуха из объема гелиевого дьюара отсоединяется от первой капки и заменяется другой аналогичной вставкой или же производят замену образцов. На крыше нижней капки 10 имеются отверстия с патрубками для слива, переливания и испарения жидкого гелия. В случае возникновения необходимости произвести измерения нескольких реперных точек при различных температурах, то для этого случая предусмотрена слив и перелив жидкого гелия, а также для регулировки температуры имеется нихромовая нагревательная печь, намотанная на катушку из фторопласта 15. Одновременно печка служит и радиационным экраном.

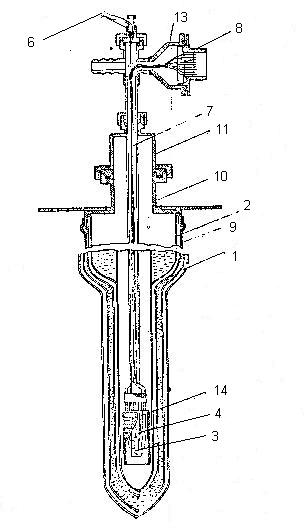

Рис. 1.Низкотемпературный стеклянный криостат.

Преимущества перед известными аналогами

Беспрерывное использование установки

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект по сравнению с аналогом более 60%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.11.2006
