Наименование проекта

Вакуумный откачной пост

Назначение

Проведение промышленных технологических процессов в вакууме и в разряженных средах

Рекомендуемая область применения

Вакуумная техника

Описание

Результат выполнения научно-исследовательской работы.

Существует ряд процессов, в которых вакуум является основным и единственно возможным средством осуществления заданной технологической операции. К ним относятся откачка электровакуумных приборов, термическое испарение, выращивание кристаллов. Современные научные эксперименты проводятся в большинстве случаев в вакууме. Для этой цели разработан и изготовлен металлический и малогабаритный (500х300х300мм) вакуумный пост. Он включает в себя распределительную камеру 1, сильфонные вентили 2, датчики давления 3, трехходовой кран 4, систему напуска инертного газа 5. диффузионный насос 6. механический насос 7, переходный патрубок 8. с помощью которого подсоединяются различные объемы к откачному посту.

Рабочее разряжение в камере и в рабочем объеме создается вакуумной системой на базе диффузионного насоса.

Предварительная откачка ведется механическим насосом.

Конструктивное размещение вентилей позволяет без отключения высокого вакуума быстро производить смену откачивания  объемов. В современной технике требуется разряженность до давления порядка 1х10^-6мм рт. ст., такое вакуумирование обеспечивает герметизацию разъемных соединений упругими прокладками (металл, фторопласт) методом «нож-канавка».

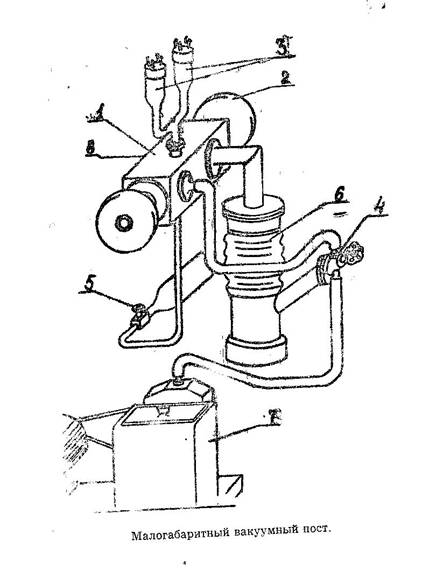

                                                         Схема 1.

Преимущества перед известными аналогами

Беспрерывное использование установки

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект по сравнению с аналогом более 60%
