19-015-06

Наименование проекта

Вакуумная распределительная камера

Назначение

Проведение промышленных технологических процессов в вакууме и в разряженных средах

Рекомендуемая область применения

Вакуумная техника

Описание

Результат выполнения научно-исследовательской работы.

Современные вакуумные системы разнообразны по назначению и конструктивным формам. Общее в них низкое давление внутри установки. Основой универсальных малогабаритных вакуумных установок служит распределительная камера. С ее помощью в откачиваемых объемах получают регулируемое разряжение.

Вакуумная распределительная камера состоит из цельнометаллического  основания 1, на котором смонтированы ее основные функциональные узлы;  двух сильфонных вентилей 2, датчиков давления 3, (манометрических ламп ЛТ-4 и ЛМ-2), переходного патрубка 4, фланца 5 для подсоединения диффузионного насоса,  натекателя 6 для напуска инертного газа (аргона), штуцера 7 для подсоединения форнасоса (на рисунке не виден).

Конструкция распределительной камеры позволяет путем смены переходного патрубка производить подсоединение различных объемов откачки. Конструктивное размещение вентилей позволяет без отключения высокого давления вакуума быстро произвести смену откачиваемых объемов.  В случае необходимости  в откачиваемый объем вводится инертный газ через натекатель 6. Все детали камеры металлические, в качестве уплотнителей применяются металлические или фтороластиковые прокладки. В случае необходимости камеру можно нагреть до 200⁰С. габаритные размеры камеры 315х100х100 мм³.Она удобна в практике научно-исследовательских работ.

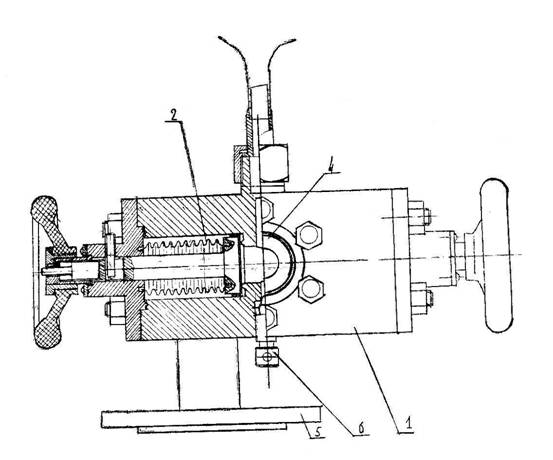

Схема 1. Вакуумная распределительная камера.

Преимущества перед известными аналогами

Беспрерывное использование установки

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект по сравнению с аналогом более 60%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.11.2006
