Как известно, перед использованием воды в технических целях ее необходимо  предварительно дегазировать и очистить от твердой фракции в виде мелкодисперсной взвеси. Например, использование геотермальной воды в целях горячего тепловодоснабжения связано с проблемой коррозии теплообменного оборудования и осаждением в нем слоя песка, идущего попутно с водой. Это приводит к быстрому выходу из строя геотермального теплооборудования. Если проблема с отложениями твердой фазы карбоната кальция в теплообменнике во многих случаях решается путем поддержания в системе температуры и давления, при которых отсутствует отложение, то проблема с осаждением попутного с водой песка в геотермальных системах остается нерешенной. Использование полочных отстойников для разделения песка требует больших емкостей, что связано с потерей теплового потенциала и значительными материальными затратами на изготовление и последующий ремонт данного оборудования. С этой целью на геотермальных скважинах города Кизляра были проведены исследования по определению концентрации и дисперсного состава песка, идущего попутно с водой и проведены испытания гидроциклона новой конструкции.

Таблица 1. Значения дисперсного состава кварцевого песка, идущего попутно с водой на скважине 4-Т г. Кизляра.

Концентрация частиц песка в зависимости от дебита скважины колеблется в пределах 20 – 200 мг/л. В дальнейшем было установлено, что в воде других геотермальных скважин состав песка аналогичен составу песка в воде скв. 4-Т.

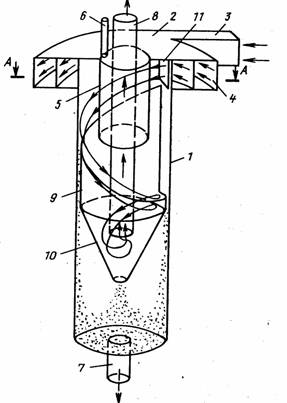

Гидроциклон), который был испытан и внедрен на скважине. 4-Т г.Кизляра в 1989-1990 годы, представлен на рис.1. При движении жидкости вдоль спиральной вставки 3 происходит первое разделение твердой фракции от жидкости. При дальнейшем продвижении жидкости внутри гидроциклона 1 вдоль кромки цилиндрической вставки 9 происходит вторая стадия разделения твердой фазы, которая осаждается в нижней части гидроциклона с периодическим выводом ее через патрубок 7. Одновременно в корпусе гидроциклона осуществляется и дегазация жидкости. Газ, выделенный из жидкости вокруг и на поверхности сливного патрубка 8 как на центрах дегазации, собирается внутри стакана 5 и выводится наружу через трубку 6.

        Рис. 1.Гидроциклон.

Таким образом, предотвращается осаждение песка в геотермальном оборудовании и снижается коррозия металла за счет снижения концентрации углекислого газа при частичной дегазации геотермальной воды в гидроциклоне.
