Номер

15-017-06

Наименование проекта

Многоопорная дождевальная машина кругового действия

Назначение

Орошаемые и поливные земли

Рекомендуемая область применения

Сельское хозяйство

Описание

Описание к ИЛ № 15-017-06

Результат конструкторской разработки.

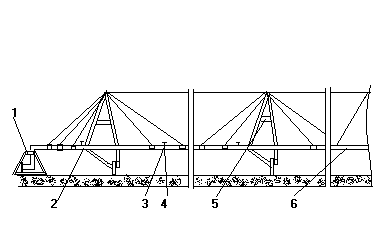

Многоопорная дождевальная машина кругового действия содержит водопроводящий трубопровод, ходовые тележки, оборудованные колесами и гидроцилиндрами с силовыми Г-образными двуплечими рычагами 5. Рычаги 5 имеют большие и малые плечи, связанные шарнирно соответственно с гидроцилиндром и толкателями 1 колес. Малое плечо Г-образного рычага 5 выполнено в виде косынки с отверстием 2 для болтового соединения 8 с толкателем 1 колес. В косынке дополнительно выполнен ряд отверстий 3, соединенных друг с другом тангенциально направленной к отверстиям 3 продольной щелью 6 с образованием в ней карманов 7 для болтовых соединений с толкателями 1 колес.

Многоопорная дождевальная машина работает следующим образом. При возвратно-поступательном движении гидроцилиндра через силовой Г-образный двуплечий рычаг 5, связанный с толкателем 1, передается периодическое усилие почвозацепам колес и обеспечивает движение тележки дождевальной машины. При уменьшении напора воды в трубопроводе дождевальной машины ослабляют болтовое соединение 8 малого плеча Г-образного двуплечего рычага 5 с толкателями 1 колес. Далее чере продольную щель 6 осуществляют перевод болтовых соединений 8 вверх из одного кармана 7 малого плеча рычага 5 в другой на величину, пропорциональную снижению напора воды в водопроводящем трубопроводе, обеспечивая при этом устойчивые тяговые показатели дождевальной машины на низких напорах воды, что в свою очередь приводит к снижению энергоемкости полива.

Преимущества перед известными аналогами

Наличие регулирующего устройства

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Устройство обеспечивает получение стабильных результатов

Технико-экономический эффект

Энергозатраты на полив уменьшены на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.11.2006
