ИННОВАЦИИ БИЗНЕСУ

Номер

06-006-06

Наименование проекта

Устройство для магнитной обработки жидкости

Назначение

Обработка продукции скважины с целью разрушения водонефтяной эмульсии, предупреждение осадков на стенках труб

Рекомендуемая область применения

Добыча, сбор, подготовка нефти на промыслах, трубопроводный транспорт нефти

Описание

Результат научно-исследовательской работы

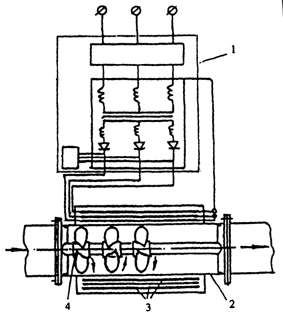

Устройство содержит блок питания и управления 1, корпус из диамагнитного материала 2, электромагнит 3, состоящий из многослойной обмотки, турбулизатор 4 из диамагнитного материала внутри корпуса.

Устройство работает следующим образом.

Устройство размещается на трубопроводе, по которому транспортируется жидкость, подлежащая магнитной обработке, так, чтобы жидкость протекала через корпус 2 из диамагнитного материала. После монтажа устройства на объекте блок питания и управления 1 подключается к электрической сети. Блок управления позволяет регулировать режим работы устройства по напряженности магнитного поля, частоте и величине импульса. Для эффективной обработки жидкости необходимо создать определенную напряженность магнитного поля заданной частоты и воздействовать на жидкость в течение определенного времени, т.е. воздействовать на каждый элемент жидкости переменным магнитным полем достаточное число раз и при разных положениях в пространстве. Выбор режима работы устройства осуществляется с учетом свойств обрабатываемой жидкости, поставленной задачей с целью получения максимального эффекта от обработки жидкости магнитным полем. При этом при низких частотах электрического тока достигается необходимое увеличение времени воздействия импульса переменного магнитного поля. А многократность таких воздействий зависит от длины пути и времени нахождения жидкости в магнитном поле, эффективная обработка жидкости может быть достигнута при многократном воздействии импульса переменного магнитного поля при максимально продолжительном воздействии каждого импульса.

При низких частотах для многократного воздействия импульсами переменного поля требуется увеличение пути движения жидкости в электромагнитном поле. Размещение турбулизатора 4 внутри корпуса 2 обеспечивает увеличение пути движения жидкости внутри корпуса электромагнита 3. Каждый неподвижный лопастной винт турбулизатора 4 увеличивает путь движения жидкости и создает движение жидкости поперек линий магнитного поля за счет вращательного движения жидкости внутри корпуса. А лопастные винты установлены так, чтобы они создавали вращательное движение в противоположных направлениях. Такое размещение неподвижных лопастных винтов обеспечивает высокую турбулизацию потока жидкости при наименьшем гидравлическом сопротивлении. Высокая турбулизация потока жидкости позволяет обработать каждый элемент жидкости

под разным углом к магнитному полю и aw.. гать высокой эффективности магнитной обработки высоковязких жидкостей при минимальных затратах.

Размещение турбулизатора в виде неподвижных лопастных винтов относительно друг друга в перевернутом положении позволяет получить такой же эффект при длине корпуса электромагнита в 1,5-3 раза меньше, чем при отсутствии такого турбулизатора внутри корпуса электромагнита, что значительно уменьшает затраты на устройство для магнитной обработки жидкости.

Таким образом, использование турбулизатора внутри корпуса электромагнита позволяет решить поставленную задачу повышения эффективности обработки жидкости в магнитном поле при минимальных затратах.

Преимущества перед известными аналогами

Габаритные размеры устройства в 1,5-3 раза, при достижении сравнительно одинаковых результатов

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сокращение дозы дорогостоящих химических реагентов на 30%, уменьшение затрат при использовании устройства в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.12.2006
