Наименование проекта

Многофункциональный аппарат для подготовки нефти

Назначение

Комплексная подготовка нефти в одном аппарате.

Рекомендуемая область применения

Добыча, сбор, подготовка нефти на компактных объектах добычи нефти, сравнительно малым объемом добычи

Описание

Результат научно-исследовательской работы

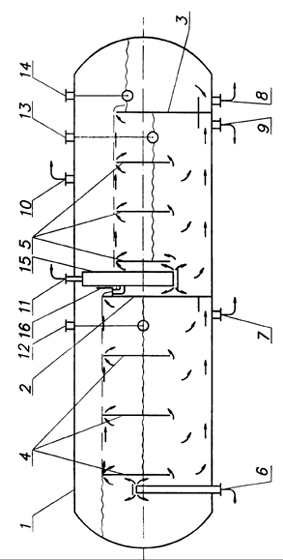

              На фигуре представлена схема заявляемого аппарата, которая включает: корпус 1, перегородку 2, разделяющую отсеки обезвоживания и обессоливапия, перегородку 3, разделяющую отсек для обессоленной нефти, перегородок 4 в отсеке обезвоживания, перегородок 5 в отсеке обессоливания, патрубок 6; для ввода в аппарат газожидкостной смеси, патрубок 7 для отвода воды из отсека  обезвоживания, патрубок 8 для отвода нефти из отсека обессоливания, патрубок 9 для отвода воды из отсека обессоливания, патрубок 10 для отвода газа из аппарата, патрубок 11 для ввода промывочной жидкости в отсек обессоливания нефти, патрубки 12,13 и 14 для размещения уровнемеров, устройство для промывки нефти 15, лоток 16 для подачи обезвоженной нефти в устройство для промывки нефти.

              Аппарат для подготовки нефти работает следующим образом.

              Продукция нефтедобывающих скважин в виде газожидкостной смеси подается по патрубку 6 в отсек обезвоживания, имеющий перегородки 4. Отсек заполняется жидкостью до верхних кромок перегородок 4. Перегородки 4 организуют движение жидкости в отсеке так, что нефтяная часть жидкости движется тонким слоем поверх перегородок и переливается через перегородку 2, в лоток 16, а отделившаяся вода занимает нижнюю часть отсека и удаляется через патрубок 7. При движении жидкости в тонком слое поверх перегородок 4 происходит интенсивное и быстрое разделение газа, нефти и воды. А между перегородками 4 происходит дополнительное разделение газа, нефти и воды в объеме без возмущающих факторов потока.

              Отделившийся газ занимает верхнюю часть корпуса 1 аппарата и отводится через патрубок 10. Отделившаяся вода удаляется из отсека обезвоживания через патрубок 7, а обезвоженная нефть, переливаясь в лоток 16 поступает в устройство для промывки нефти 15, находящегося в отсеке для обессоливания нефти. Одновременно в устройство для промывки нефти 15, через патрубок 11 подается промывочная жидкость - пресная вода с необходимой температурой и добавлением необходимых реагентов в виде многочисленных струй в поток обезвоженной нефти. В устройстве для промывки нефти происходит интенсивное смешение обезвоженной нефти с промывочной жидкостью. Таким образом обработанная нефть заполняет отсек для обессоливания между перегородками 2 и 3. При достижении уровня верхних кромок перегородок 3 и 5, нефть движется поверх кромок перегородок тонким слоем и поступает в отсек

для накопления очищенной нефти за перегородкой 3, откуда отводится через патрубок 8. В тонком слое нефти происходит интенсивное и качественное разделение нефти и воды, а оставшаяся часть воды оседает в области между перегородками 5 без влияния возмущающих процесс отстоя факторов.

              Уровень нефти в отсеке для накопления нефти, уровень границы раздела нефть-вода в отсеках обезвоживания и обессоливания контролируются уровнемерами, установленными в патрубках 12, 13 и 14.

              Качество обезвоживания и обессоливания нефти регулируются изменением технологических параметров процесса, а также изменением уровня границы раздела нефть-вода в отсеках.

              Совмещение отсеков для обезвоживания и обессоливания обеспечивает подготовку нефти использованием одного компактного аппарата, что значительно уменьшает капитальные и эксплуатационные затраты. Такая возможность является актуальной особенно на объектах с небольшим объемом добычи и подготовки нефти, при модернизации действующих объектов из-за падения объемов добычи нефти.

              Аппарат совмещенными отсеками для обезвоживания и обессоливания позволяет подать обезвоженную нефть в отсек для обессоливания без каких-либо потерь энергии и тепла.

  Выполнение лотка на верхней кромке перегородки на границе отсеков для обезвоживания и обессоливания обеспечивает подачу обезвоженной нефти после перелива через перегородку в устройство для промывки нефти, где обеспечивается эффективное смешение обезвоженной нефти с промывочной жидкостью без избыточного диспергирования воды в нефти.

В одном аппарате обеспечивается обезвоживание нефти, сепарация газа, удаление механических примесей, обессоливание нефти до требуемых показателей качества.

Преимущества перед известными аналогами

В одном аппарате достигается комплексная подготовка нефти. Уменьшение капитальных и эксплуатационных затрат не менее чем в 2 раза

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Обеспечивает подготовку нефти с затратами в 2 раза меньше, чем с использованием традиционных аппаратов

Возможность передачи за рубеж

Возможна передача за рубеж
