Номер

06-002-06

Наименование проекта

Отстойник для нефтей высокой вязкости и плотности

Назначение

Подготовка высоковязких нефтей

Рекомендуемая область применения

Добыча, сбор, подготовка нефти на промыслах, трубопроводный транспорт нефти

Описание

Результат научно-исследовательской работы

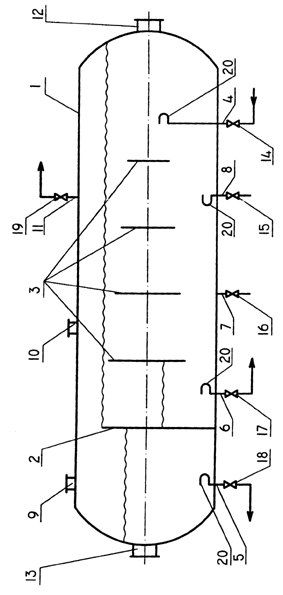

Отстойник включает корпус 1, перегородку 2 разделяющую корпус отстойника на отсек для очищенной нефти и отсек для отстоя, промежуточные перегородки 3 в отсеке для отстоя, патрубок 4 для ввода эмульсии в отстойник, патрубок 5 для отвода очищенной нефти, патрубок 6 для отвода воды, патрубок 7 для очистки отстойника, патрубок 8 для удаления осадка, патрубки 9 и 10 для размещения уровнемеров, потрубок 11 для отвода газа, люк-лаз 12 и 13, запорные краны 14-19, отбойники 20 над патрубками для предотвращения образования воронки.

Отстойник работает следующим образом.

После монтажа и соответствующих испытаний отстойник подключается в работу. Эмульсия в виде смеси нефти, газа, воды и механических примесей подается в отстойник через патрубок 4 при открытом запорном кране 14. При этом отсек для отстоя заполняется снизу поступающей жидкостью до перекрытия нижних кромок промежуточных перегородок 3. В пространствах между промежуточными перегородками 3 где перекрыты кромки снизу затухают возмущения в жидкости и происходит эффективное разделение эмульсии на компоненты путем гравитационного отсаивания. По мере дальнейшего заполнения отстойника жидкость начинает движение выше верхних кромок промежуточных перегородок 3 и при достижении уровня верхней кромки перегородки 2 с самого верхнего слоя очищенная нефть переливается в нефтяной отсек. Отсюда очищенная нефть удаляется через патрубок 5 при открытом запорном кране 18. Из этого отсека нефть отбирается с соблюдением изменения уровня нефти в пределах минимального и максимального значений. Для контроля уровня нефти в отсеке размещается уровнемер через патрубок 9. Отбойник 20 над патрубком 5 предупеждает образование воронки и подсос газа вместе с потоком нефти.

В отсеке для отстоя между промежуточными перегородками 3 устанавливается режим гравитационного отстоя без влияния возмущений от поступающего потока жидкости по патрубку 4. Отбойник 20 над входной трубой на патрубке 4 обеспечивает распределение входящего потока в горизонтальном направлении на уровне конца входной трубы перед первой промежуточной перегородкой 3. В этой же области происходит интенсивное разделение входящей эмульсии подготовленной к разделению до подачи в отстойник. Нефтяная часть эмульсии поднимается вверх и движется в сторону отсека для нефти через верхние кромки промежуточных перегородок 3, а отделенная вода спускается в нижнюю часть отстойника и движется, обтекая нижние кромки промежуточных перегородок 3, к месту отвода воды через патрубок 6 при открытом запорном кране 18. Отбойник 20 над патрубком 6 предупреждает вовлечение в поток воды капелек нефти с верхних слоев воды. Механические примеси отделяются отстаиванием и осаждаются на дно отстойника, откуда удаляются через патрубки 7 и 8 при открытых запорных кранах 15 и 16.

Промежуточные перегородки 3 при движении нефтяной части эмульсии выше верхних кромок отсекают с движущегося слоя оседающиеся капельки воды и механических примесей и направляют в пространство между перегородками для более продолжительного отстоя, а при движении слоя воды ниже кромок промежуточных перегородок 3 отсекаются воплывающиеся капельки нефти и направляются в пространство между перегородками откуда которые могут попасть только в верхний слой нефти.

Из отстойника газ удаляется через патрубок 11 при открытом запорном кране 19, где при необходимости устанавливается регулятор давления газа.

Люк-лаз 12 и 13 используются для проникновения внутрь отстойника при необходимости обследования внутренней начинки, ремонта и технического обслуживания.

Преимущества перед известными аналогами

Обеспечивает эффективный процесс отстоя в случаях большой плотности и вязкости нефти в тонкослойном движении эмульсии в отстойнике при простом регулировании технологического процесса

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Обеспечивает подготовку высоковязких и большой плотности нефтей при затратах в 2 раза меньше, чем с использованием обычных отстойников

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.12.2006
