ИННОВАЦИИ БИЗНЕСУ

Номер

06-001-06

Наименование проекта

Дозировочный клапан

Назначение

Регулирование малых расходов жидкости в широком интервале изменений

Рекомендуемая область применения

Разработка нефтяных месторождений, нефтепереработка, химическая технология

Описание

Результат выполнения научно-исследовательской работы.

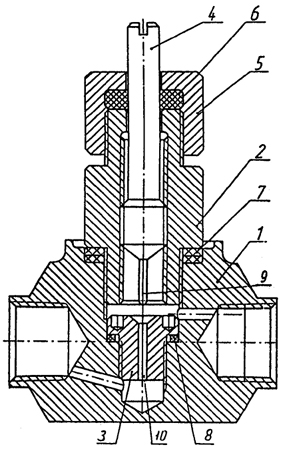

По внешнему виду дозировочный клапан представляет собой обычный запорный клапан типа ВКС 15-160 с условным проходом 15 мм, увеличенным ходом штока 4, равным высоте седла 3. Сальниковое уплотнение 6 и прокладки 7, 8 обеспечивают герметичность уплотнений при рабочем давлении системы дозировки жидкости. Ход штока 4 обеспечивается вращением по внутренней резьбе во втулке 2.

Дозировочный клапан работает следующим образом. Там, где необходимо обеспечить дозировку жидкости с расходом, определенным технологическим процессом, в систему дозировки монтируется дозирующий клапан. Величина дозировки жидкости устанавливается путем размещения иглы 9 штока 4 в определенном положении в отверстии 10 седла 3 по высоте седла. Положение иглы 9 штока 4 в отверстии 10 седла 3 устанавливается путем вращения штока 4. Шток 4 вращается внутри втулки 2, например, с помощью отвертки (на фигуре 1 показано гнездо для отвертки). Могут быть использованы и другие варианты: с помощью штурвала, микрометрической головкой с одновременным определением смещения штока с определенного положения.

Величина дозировки непосредственно связана с положением штока 4, а именно: с глубиной размещения иглы 9 внутри отверстия 10 в седле 3.

Для определения необходимого положения штока при заданной величине дозировки используют предварительно полученную характеристику пропускной способности дозирующего клапана, которая определяется для каждого типоразмера при конкретных условиях применения. Для примера, такая характеристика приведена на фигуре 2, отражающей зависимость пропускной способности дозировочного клапана от хода штока, считая от закрытого положения клапана, когда шток садится на седло. В случае работы дозировочного клапана в условиях, отличных от условий определения характеристики, вводится необходимая корректировка в соответствии с инструкцией по эксплуатации.

Преимущества перед известными аналогами

Возможность регулирования малых расходов жидкости, где дозировочные насосы этого не обеспечивают, широкий диапазон ( 100 кратный) регулирования расходов одним типоразмером клапана

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости, повышение производительности труда в 2 раза. Экономия дорогостоящих реагентов не менее 1, 5 раз

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.12.2006
