Результат выполнения конструкторской разработки.

Руководство состоит двух разделов. В первом разделе излагаются основные понятия о книге макетов, представляющей полный комплект чертежей всех частей проекта в электронном виде. Альбомы чертежей архитектурно-строительной, сантехнической и других частей проекта в составе книги макетов вplotmaker9 называются поднаборами и состоят из отдельных листов чертежей, представляющих макеты. Макеты различных форматов создаются на основе заранее подготовленных шаблонов, содержащих рамку и штамп. Подготовка к работе вplotmakerначинается с конструирования шаблонов. Затем составляется план-проспект проекта, представляющий список наименований альбомов чертежей всех частей проекта и входящих в них листов чертежей. На основе разработанных вarchicadили на других программах чертежей создаются рабочие файлы, читаемые вplotmaker.

Макетирование чертежей начинается с образования структуры книги макетов, установки параметров и введения информации о проекте (название, заказчик, проектная организация, сроки проектирования и прочее). Активируются и заполняются шаблоны нужных форматов, на одном из которых отмечается маркер устанавливаемого по умолчанию.

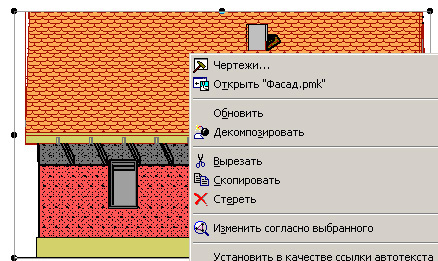

Второй раздел включает сведения о типах окон вplotmakerи методах работы в них. Содержится описание последовательности действий по размещению чертежей в макете, описываются варианты представления их изображений (рис.1).

Рис.1

Подготовленные для распечатки макеты чертежей могут быть выведены на плоттер или принтер. Приводится последовательность команд по установке параметров внешних устройств для вывода на печать, формата и размеров бумаги, цвета чертежей, области и качества печати.
