Результат выполнения конструкторской разработки.

Планшайба (см. рисунок) сборной конструкции состоит из планшайбы 1 и вставки переходной 2. Планшайба 1 наружным диаметром 370 мм и толщиной 35 мм имеет сквозное внутреннее отверстие диаметром 145 мм, выступ диаметром 210 ^{-0,02 ммвысотой 5 мм, обнижение диаметром 210 мм глубиной 10,5 мм, четыре паза шириной 26 мм, и длиной 50 мм, три отверстия диаметрами 20/14 мм и лыску на расстоянии 175±0,1}от центра. Вставка переходная 2 имеет наружные диаметры 210 ^{-0,02 ммна длине 10 мм и 200-0,05 ммна длине 40 мм, толщину 50 мм и сквозное внутреннее отверстие диаметром 100мм. Обе детали изготавливаются из стали марки 20Х ГОСТ 1050.}

Вставка переходная 2 фиксируется диаметром 200 ^{-0,05 ммв центральном отверстии поворотного стола станка. Планшайба 1 собирается с токарным трехкулачковым патроном, при этом выступ планшайбы диаметром 210-0,02 ммвходит в обнижение патрона и тремя винтами М12 ГОСТ11738 крепится к нему. Планшайба 1 с патроном диаметром 210 устанавливается на вставку переходную 2 лыской к шпинделю станка и крепится к столу станка четырьмя болтами М24 ГОСТ 13152 с гайками.}

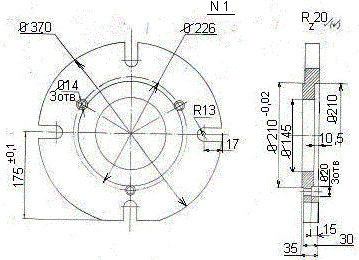

Рис. Планшайба для горизонтально-расточного станка.
