Наименование проекта Переходник для горизонтально-расточного станка модели 2Н637ГФ1 |
|
Назначение Расширение технических характеристик горизонтально-расточного станка мод. 2Н637ГФ1 при работе с фрезерной угловой головкой. |
|
Рекомендуемая область применения Машиностроение и металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Переходник (см. рисунок) диаметром 574 мм и длиной 360 мм имеет на левом торце выступ диаметром 440h9 на длине 10 мм, восемь отверстий диаметром М24, и отверстие диаметром 18Н7 на глубину 30 мм, обнижение диаметром 440Н9 на длине 15 мм, обнижение диаметром 400 мм на длине 65 мм, восемь отверстий диаметром 27 мм, два отверстия диаметром М16 и отверстие диаметром 18Н7 на глубину 30 мм на правом торце, сквозное центральное отверстие диаметром 300 мм; четыре кармана, образованные радиусамиr110 мм длиной по 210 мм; три сквозных окна размерами 200х95; сквозное окно размерами 100х90 мм; четыре фигурных обнижения на наружном контуре и отверстие М24 на глубину 40 мм. Материал для изготовления переходника сталь марки 25Л ГОСТ 1050. Вес изделия - 260 кг. Переходник за рым-болт, устанавливаемый в отверстие диаметром М24 глубиной 40 мм, перемещается к шпиндельной бабке горизонтально-расточного станка и устанавливается обнижением диаметром 440Н9 длиной 15 мм правого торца на ее выступ, а отверстием диаметром 18Н7 глубиной 30 мм на запрессованный в нее штифт и крепится к ней восемью болтами М24х150. На левый торец переходника аналогичным образом устанавливается угловая фрезерная головка и крепится к ней восемью болтами М24х80. Центральное отверстие переходника служит для прохода через него к угловой головке шпинделя станка; обнижение диаметром 400 мм на длине 65 мм, четыре радиусных кармана, фигурные обнижения на наружном контуре и сквозные окна предназначены для облегчения конструкции; резьбовые отверстия диаметром М16 выполнены под болты для съема переходника со шпиндельной бабки станка.

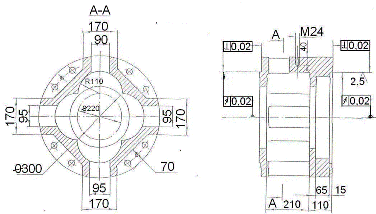

Рис. Переходник для горизонтально-расточного станка. |
|
Преимущества перед известными аналогами Внедрение переходника позволило совместить центр шпиндельного отверстия угловой фрезерной головки с центром встроенного поворотного стола станка при работе его поворотом, что значительно расширило номенклатуру обрабатываемых изделий. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект На 25-35 % повысилась производительность труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.12.2005 |
