Результат выполнения конструкторской разработки.

Угольник (см. рисунок) представляет собой литую заготовку из чугуна марки СЧ18-36 ГОСТ 1412 с габаритными размерами 2005х1050х1010 мм, которая имеет две взаимно перпендикулярные плоскости и два ребра жесткости.

Обе плоскости, а также боковые поверхности угольника обрабатываются в указанные размеры с соблюдением необходимых технических требований, на плоскостях выполняются Т-образные пазы. В ребрах жесткости растачиваются четыре отверстия диаметром 150 мм, и два отверстия диаметром 100 мм по центру тяжести угольника.

Угольник устанавливается на поворотный стол горизонтально-расточного станка:

-малой плоскостью - при работе шпинделем станка;

-большой плоскостью - при работе шпинделем станка и угловой головкой;

-боковой поверхностью - при работе шпинделем станка и угловой головкой с одновременным креплением двух заготовок деталей.

То есть, любая из плоскостей и боковых поверхностей угольника может быть как опорной, так и рабочей.

При подъеме угольника со строповкой через отверстия диаметром 100 мм он легко кантуется с одной плоскости на другую. Для установки угольника на боковую поверхность предназначены отверстия диаметром 150 мм.

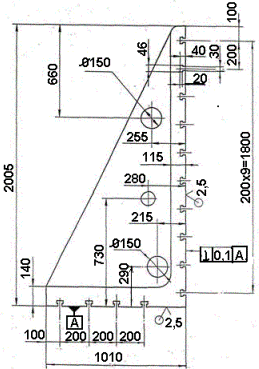

Рис. Угольник универсальный для горизонтально-расточных станков.
