Результат выполнения технологической разработки.

Руководство состоит четырех разделов. В первом разделе излагаются основные понятия о системах координат вarchicadи средствах управления ими через координатное табло. Для удобства разработки проекта используется конструкторская сетка, параметры которой устанавливаются в диалоговом окне, открываемом соответствующей командой (рис. 1).

Точность построений обеспечивается включением кнопок режима позиционирования курсора по шаговой и конструкторской сеткам. Перед началом построений устанавливается масштаб чертежа. Все элементыarchicadделятся на масштабируемые (конструкции, линии, дуги, окружности, штриховки) и элементы фиксированного размера (тексты, маркеры, размеры и другие элементы), сохраняющие свой установленный размер при любом масштабе чертежа.

Вертикальная структура проекта создается при помощи этажей (ярусов), разделяющих элементы по их вертикальному уровню. Высота этажа и его возвышение относительно нулевой отметки проекта устанавливаются в окне параметров этажей, открываемом соответствующей командой.

Для визуального контроля взаимного расположения элементов на разных этажах используется функция отображения фонового этажа.

Каждый элемент проекта при создании помещается на определенный слой системы. Слои принято сравнивать с наложенными друг на друга прозрачными листами, которые в совокупности создают изображение чертежа. Возможно управлять видимостью каждого слоя, блокировать его для внесения изменений в чертеж, удалять или заменять на другой слой.

Второй раздел включает сведения о загрузке и настройке рабочей средыarchicad, устанавливаемой перед началом разработки проекта в соответствии с требованиями действующих стандартов к единицам измерения, размерным числам, а также учитывающей потребности пользователя.

В третьем разделе содержится описание основных методов построения элементов чертежей, включая фиксацию перемещения мыши, использование электронных рейсшин и специальных точек привязки, ввод координат с клавиатуры, изменение установленного вarchicadпо умолчанию порядка вывода на экран наложенных друг на друга элементов чертежей.

В четвертом разделе представлены способы редактирования элементов. Рассматриваются способы перемещения элементов, их поворота, тиражирования, изменения пропорций или размеров, получения зеркального отражения. Приводится последовательность выполнения логических операций с трехмерными объектами, позволяющая создавать конструктивные элементы сложной формы.

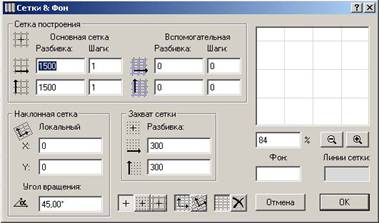

Рис. 1.
