Результат выполнения конструкторской разработки.

Хвостовик (см. рисунок) имеет фланец с выступом диаметром 90 h7 мм на длине 10 ^{-0.1 мм, двумя пазами шириной 25,7 Н12, шестью отверстиями диаметрами 17/10,5 мм и конус 55 с размерами и техническими требованиями по ГОСТ 15945.}

Радиальное биение конуса и торцовое биение фланца относительно диаметра 90 h7 не должны превышать 0,01 мм. Хвостовик изготавливается из стали марки 40Х ГОСТ 4543 с термообработкой до твердости hrc =44 ё48 единиц.

Подготавливаемая к работе расточная головка базируется на выступе диаметром 90 h7 мм фланца хвостовика и крепится к нему шестью винтами М10.

Конусом хвостовика они совместно устанавливаются в конусное отверстие шпинделя станка, в котором фиксируются механизмом зажима инструмента.

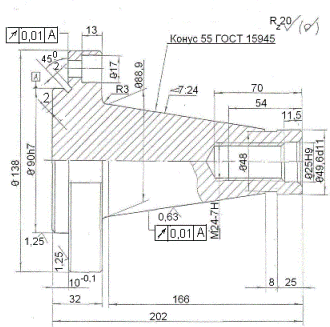

Рис. Хвостовик для крепления расточных головок.
