ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

Исследовали основные физико-механические характеристики полистиролбетона различного состава.

Были изготовлены образцы бетона с различными сочетаниями цемент-песок-гранулы полистирола (см.табл.).

Таблица

Состав бетона

Для эксперимента был использован портландцемент марки М-300 по ГОСТ 10178-85 а также однородный песок (модуль по неоднородности 2,3) средней крупности по ГОСТ 8735-88. Водоцементное отношение составляло 0,2-0,3 (по массе).

В ходе эксперимента определяли следующие характеристики полистиролбетона: плотность, теплопроводность, прочность на сжатие и изгиб.

Для каждой определяемой характеристики было изготовлено по 48 образцов. Всего было испытано 192 образца.

Испытания проводились в соответствии с ГОСТ 310.4-81, ГОСТ5802-86, ГОСТ8462-85, ГОСТ30256-94.

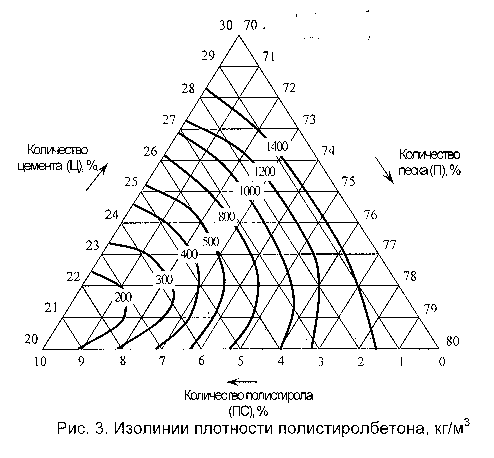

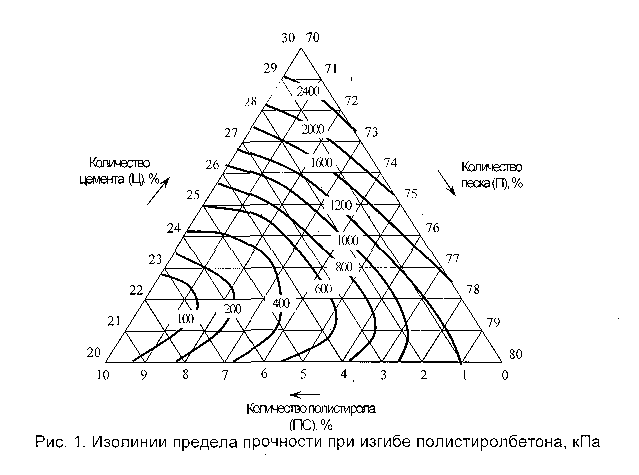

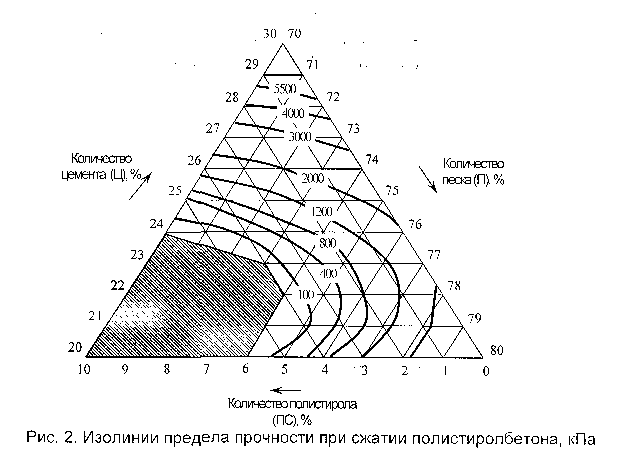

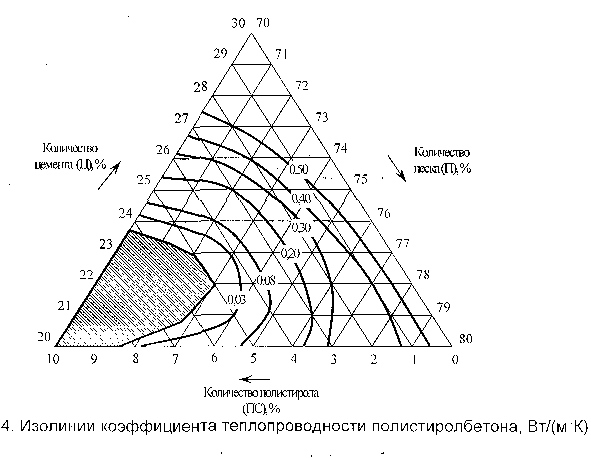

На основании результатов исследований были разработаны симплекс-решетчатые планы и выведены математические модели изменения исследуемых характеристик при различном сочетании исходных компонентов. Результаты эксперимента по определению предела прочности при изгибе представлены на рис.1, предела прочности при сжатии - на рис.2, плотности - на рис.3, коэффициента теплопроводности (при температуре 25±5 ⁰С) - на рис.4.Заштрихованные области на рисунках обозначают зоны, для которых полученная математическая модель несправедлива.

Результаты исследований полистиролбетона различного состава показали, что экспериментальные характеристики изменялись в следующем диапазоне (от верхнего до нижнего уровня натуральных значений факторов):

-прочность при изгибе - от 0 до 2730 кПа;

-прочность при сжатии - от 0 до 9470 кПа;

-плотность - от 150 до 1910 кг/м ³;

-коэффициент теплопроводности - от 0,03 до 0,92 Вт/(м К).

Установлены физико-механические характеристики (прочность при сжатии и изгибе, плотность и коэффициент теплопроводности) полистиролбетона при различной дозировке основных компонентов.
