Номер 03-001-06 |
|
Наименование проекта Гелиоустановка гравитационного типа с многоступенчатыми гелиоколлекторами. |
|
Назначение Получение тепловой энергии для горячего водоснабжения за счет солнечной энергии. |
|
Рекомендуемая область применения Горячее водоснабжение зданий различного назначения в городах, посёлках, сёлах. |
|
Описание

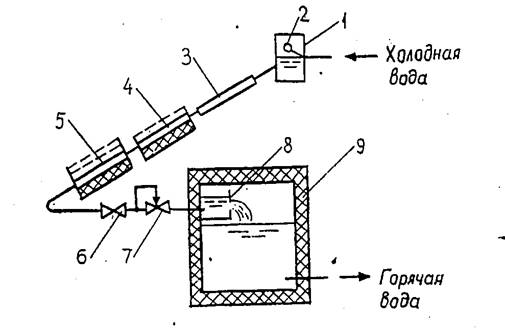

Результат выполнения научно-исследовательской работы. Гелиоустановка состоит из расходного бака холодной воды 1 (см. рисунок) с поплавковым регулятором уровня 2, первой ступени гелиоколлектора 3, второй ступени гелиоколлектора 4, третьей ступени гелиоколлектора 5, регулирующего вентиля 6, регулятора температуры 7, ёмкости постоянного уровня 8, бака аккумулятора 9.
Термоизоляция гелиоколлекторов выполнена из пенопласта толщиной 40-50 мм. Бак аккумулятор имеет пенополиуретановое покрытие. Нагревательные элементы окрашены сверху в черный цвет битумным лаком, а снизу белой эмалью. Гелиоустановка содержит последовательно соединённые ступени гелиоколлекторов, обеспечивающих подогрев и безнасосное перетекание воды из бака холодной воды в бак-аккумулятор. Гелиоустановка работает следующим образом. Под действием солнечного излучения, вода последовательно перетекает через ступени гелиоколлекторов; в первой ступени вода нагревается до 30-35°С, во второй ступени, имеющей одинарное остекление и теплоизоляцию, до 50-55°С. Третья ступень гелиоколлектора состоит из элементов, имеющих двойное остекление, теплоизоляцию, что позволяет произвести подогрев воды до 60-65°С. Регулирующий вентиль, регулятор температуры и ёмкость постоянного уровня, расположенная в верхней части бака-аккумулятора, позволяют при изменении поступления солнечной энергии на гелиоколлектор и уровня горячей воды в баке-аккумуляторе поддерживать постоянную температуру горячей воды. |
|
Преимущества перед известными аналогами Преимуществом является расположение бака-аккумулятора ниже расходного бака холодной воды, ступени гелиоколлектора соединены последовательно и после последней ступени размещены регулирующий вентиль и регулятор температуры. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение экономичности в 1,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 09.01.2007 |
