ИННОВАЦИИ БИЗНЕСУ

Номер

02-033-06

Наименование проекта

Автономное пожарное сигнально-пусковое устройство

Назначение

Для обнаружения высокой температуры и последующего пуска автоматических средств пожаротушения, например, модулей порошкового тушения.

Рекомендуемая область применения

Противопожарная техника

Описание

Результат выполнения конструкторской разработки.

Изобретение относится к противопожарной технике и предназначено для обнаружения высокой температуры и последующего пуска автоматических средств пожаротушения, например, модулей порошкового тушения.

Изобретение описывается с помощью чертежей:

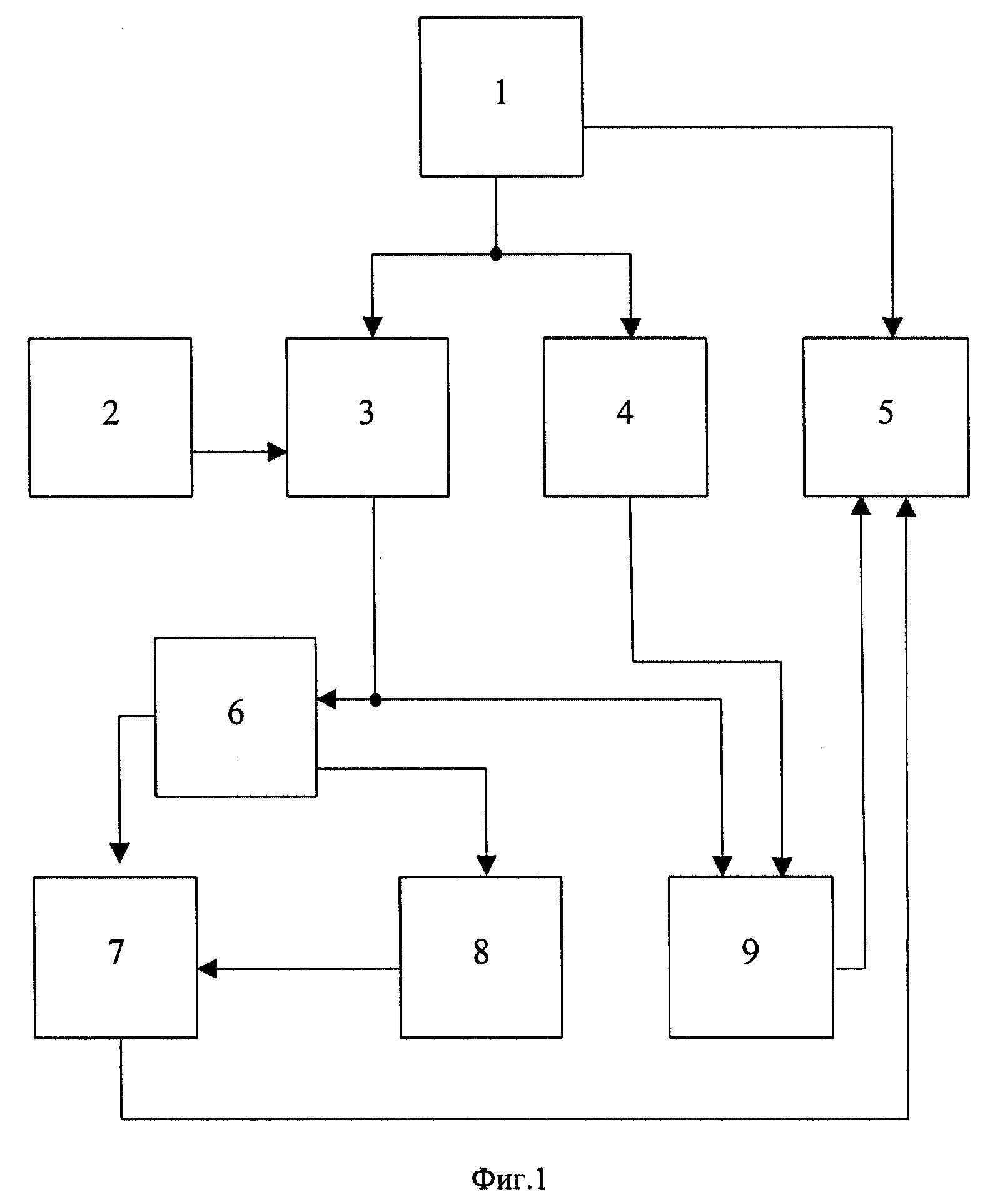

фиг. 1 - блок-схема устройства, фиг. 2 - принципиальная электрическая схема варианта исполнения устройства.

Устройство содержит блок автономного питания 1, тепловой максимальный датчик 2, двухуровневый датчик предельных температур 3, блок контроля 4, исполнительный узел 5, переключатель режима задержки 6, пусковой блок 7, блок задержки 8 и блок сигнализации 9.

В дежурном режиме в диапазоне нормальных температур охраняемого помещения питание к устройству от блока питания 1 через нормально разомкнутые контакты двухуровневого датчика предельных температур 3 не поступает. Этим обеспечивается нулевое энергопотребление устройства.

В случае роста температуры в охраняемом помещении до достижения первого уровня предельных температур нормально разомкнутые контакты двухуровневого датчика предельных температур 3 замыкаются и подключают к блоку питания 1 блок сигнализации 9, а через него и исполнительный узел 5. Блок сигнализации 9 вырабатывает предупреждающие светозвуковые сигналы "внимание", что позволяет работающему в охраняемом помещении персоналу заблаговременно покинуть опасную зону или предпринять меры по предотвращению пожара.

При дальнейшем росте температуры, в момент достижения ею второго уровня предельных температур, нормально замкнутые контакты двухуровневого датчика предельных температур 3 и теплового максимального датчика 2, ранее блокировавшие работу пускового блока 7, размыкаются и через переключатель режима задержки 6 и блок задержки 8 обеспечивают работу пускового блока 7. Блок задержки 8 Предназначен для обеспечения гарантированного интервала времени между сигналом "внимание" и командой "пуск".

В помещениях, в которых нет работающего персонала, с помощью переключателя 6 можно отключить блок задержки 8. В таком случае команда "пуск" формируется сразу при достижении второго уровня температуры.

Блок контроля 4 работает в ручном режиме. При поступлении команды "контроль" он подключает блок сигнализации 9 через исполнительный узел 5 к блоку питания 1. В случае исправного состояния блока питания 1 и исполнительного узла 5 по цепи протекает минимальный ток, обеспечивающий работу светозвуковой сигнализации 9 и не допускающий срабатывание исполнительного узла 5.

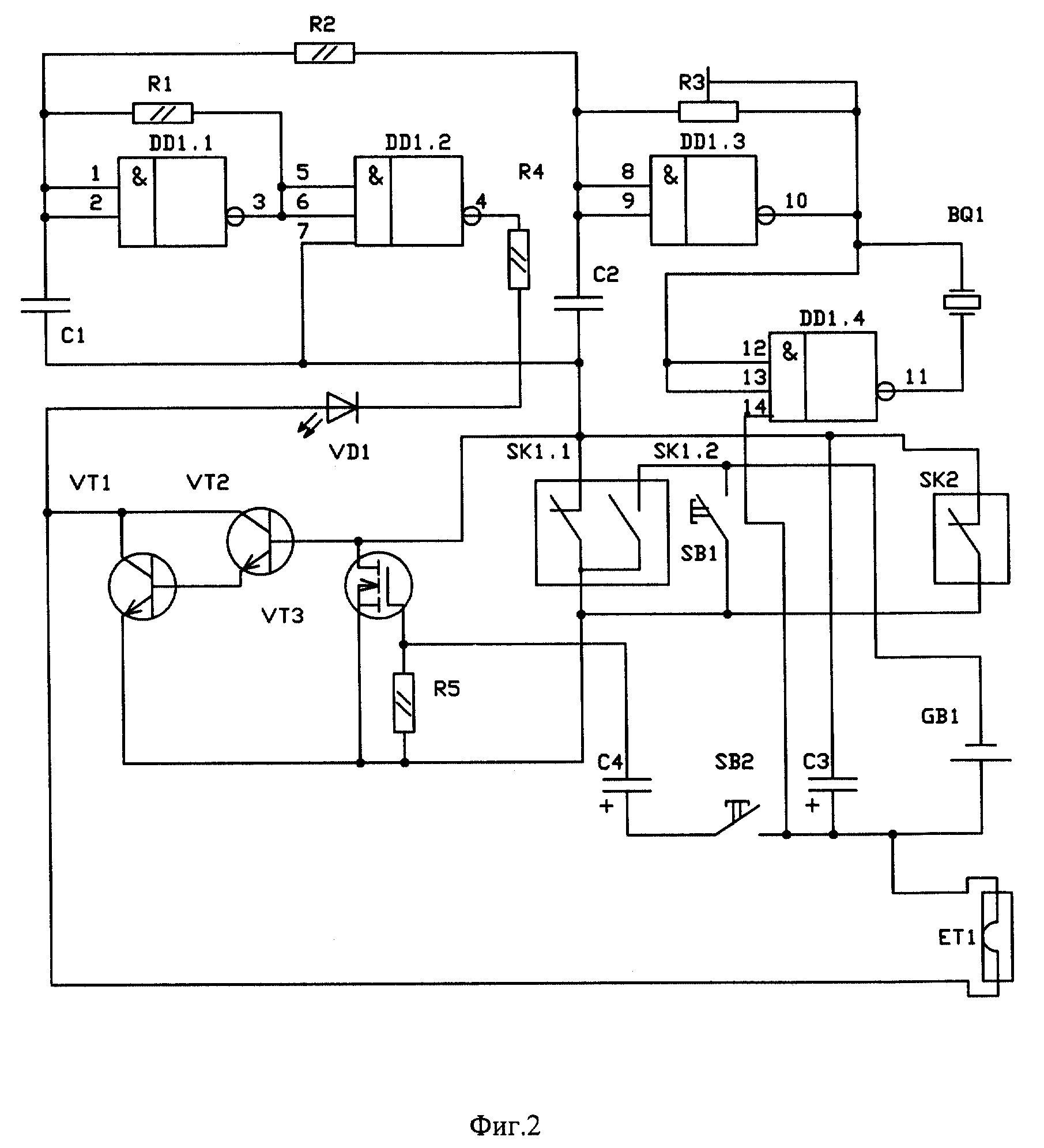

Автономное пожарное сигнально-пусковое устройство может быть практически реализовано, например, по схеме, изображенной на фиг. 2, из комплектующих, имеющихся в продаже.

Блок питания 1 состоит из аккумуляторной батареи gb1; тепловой максимальный датчик 2 - из теплового пожарного извещателя sk2; двухуровневый датчик предельных температур 3 - из теплового пожарного извещателя sk1; блок контроля 4 - из переключателя sbi; исполнительный узел 5 - из электровоспламенителя et1; переключатель режима задержки 6 - из переключателя sb2; пусковой блок 7 - из транзисторов vt1, vt2; блок задержки 8 - из транзистора vt3, резистора r5, конденсатора c4; блок сигнализации 9 - из триггера ddi, резисторов rl, r2, r3, r4, светодиода vd1, конденсаторов c1, c2, c3, акустического узла bq1.

Устройство работает следующим образом. В дежурном режиме при температуре окружающей среды ниже предельной температуры первого уровня нормально разомкнутые контакты sk.1.1 датчика sk1 не проводят электрический ток, т.е. батарея gb1 отключена. При увеличении температуры окружающей среды до первого уровня предельных температур нормально разомкнутые контакты sk1.2 датчика sk1 замыкаются, от батареи gb1 подается питание на триггер dd1, что обеспечивает работу данного триггера. На элементе триггера dd1.1, резисторе r1, конденсаторе c1 собран генератор модулирующей частоты, работающий с частотой ~ 5 Гц, причем через резистор r1 соединены замкнутые входы 1, 2 элемента dd1.1 с выходом 3 этого элемента, а конденсатор c1 подключен к входам 1, 2 элемента dd1.1 и общей шине питания триггера. На элементе триггера dd1.3, резисторе r3, конденсаторе c2 собран генератор звуковой частоты 2,5 кГц, причем через резистор r3 соединены замкнутые входы 8, 9 элемента dd1.3 с выходом 10 этого элемента, а конденсатор c2 подключен к входам 8, 9 элемента dd1.1 и общей шине питания триггера, и с помощью резистора r3 имеется возможность изменения звуковой частоты. На соединенные входы 12,13 элемента триггера dd1.4 подаются сигналы с выхода 10 элемента триггера dd1.3, которые элемент dd1.4 инвертирует. Акустический узел bq1 подключен к выходам 10, 11 элементов триггера dd1.3, dd1.4, тем самым на него подаются импульсы удвоенного напряжения звуковой частоты. Через резистор r2 импульсы модулирующей частоты поступают на генератор звуковой частоты, изменяя, тем самым, частоту звука. С выхода 3 элемента dd1.1 на соединенные входы 5, 6 элемента dd1.2 подаются импульсы модулирующей частоты, инвертируются и с выхода 4 элемента dd1.2 импульсы модулирующей частоты поступают через резистор r4, обеспечивающий безопасный ток электровоспламенителя et1, светодиод vd1 на электровоспламенитель et1, при этом осуществляется световая сигнализация и проверка целостности цепи электровоспламенителя.

Проверку работоспособности блоков сигнализации, питания и целостности цепи электровоспламенителя можно выполнить по команде "контроль", при этом вручную замыкается переключатель sb1, имитируя срабатывание контактов первого уровня, и устройство работает по вышеописанной схеме.

При дальнейшем росте температуры окружающей среды и достижении ею второго уровня предельных температур, размыкаются нормально замкнутые контакты sk1.1 датчика sk1 и контакты датчика sk2, то есть разъединяются электрические связи затвора с истоком транзистора vt3 и эмиттера транзистора vt1 с базой транзистора vt2.

При разомкнутых контактах переключателя sb2 на конденсатор c4 не подается положительное напряжение, на затворе транзистора vt3 присутствует низкое напряжение, и транзистор закрыт. При размыкании контактов sk1.1 на базу составного транзистора vt1, vt2 через вывод 7 питания триггера dd1 подается положительный потенциал напряжения, открывается составной транзистор vt1, vt2 и подключается электровоспламенитель et1 к батарее gb1, обеспечивая тем самым протекание через электровоспламенитель et1 гарантированного тока срабатывания.

При замкнутом контакте sb2 и замыкании контакта sk1.2 через цепь конденсатора c4 и резистора r5 начинает протекать электрический ток. Транзистор vt3 открывается и блокирует открывание составного транзистора vt1, vt2. Конденсатор c4 заряжается до напряжения порога срабатывания транзистора vt3 за определенный интервал времени t, обеспечивая тем самым задержку сигнала "пуск". По истечении времени t, на затворе транзистора vt3 присутствует напряжение ниже порога срабатывания, транзистор vt3 закрывается и управление составным транзистором vt1, vt2 передается на 7 вывод триггера dd1. Если в течение времени t температура охраняемого помещения достигла предельной температуры второго уровня, то до истечения времени t контакт sk1.1 размыкается, однако команда "пуск" проходит только по истечении времени t.

Осуществление данного изобретения не вызовет затруднений, так как заявляемое устройство может быть выполнено из узлов и комплектующих элементов, имеющихся в продаже. Предлагаемое устройство обеспечивает надежное и безопасное срабатывание порошковых модулей пожаротушения, размещаемых в помещениях с работающим персоналом, что свидетельствует о его безусловной пользе и эффективности.

Преимущества перед известными аналогами

Повышение надежности и безопасности при применении устройства, обеспечивая при этом более длительный срок эксплуатации в дежурном режиме работы.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 1,5-2 раз.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2006
