Наименование проекта Центробежный аппарат |
Назначение Относится к центробежным устройствам для разделения неоднородных сред |
Рекомендуемая область применения Химическая, нефтеперерабатывающая, пищевая, фармацевтическая и другие отрасли промышленности. |
Описание

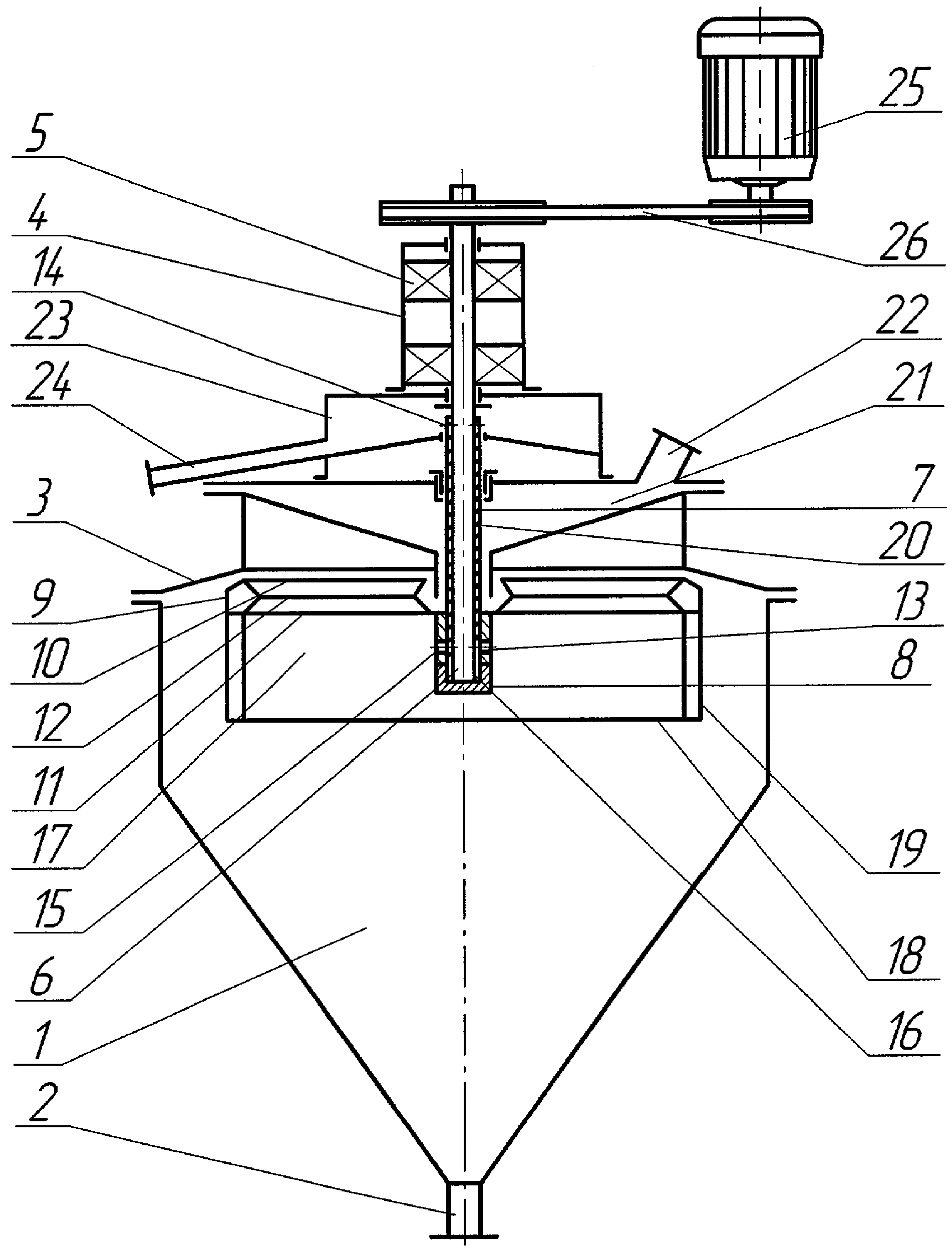

Результат выполнения конструкторской разработки. Техническое решение относится к устройствам для разделения жидких неоднородных сред под действием центробежных сил, в частности к центробежным аппаратам, и может быть использовано в химической, нефтеперерабатывающей, пищевой, фармацевтической и других отраслях промышленности. На чертеже представлен центробежный аппарат, вертикальный разрез. Аппарат состоит из корпуса 1 с патрубком 2 вывода сгущенной суспензии в нижней части. В верхней части корпуса на крышке 3 в подшипниковой опоре 4, содержащей подшипники 5, установлен вал 6, на котором укреплена с зазором втулка 7 с помощью гайки 8. На втулке 7 укреплено лопастное колесо 9, состоящее из профилированных дисков, соответственно верхнего 10 и нижнего 11, и лопастей 12. Лопастное колесо 9 образует камеру ввода исходной суспензии. В стенках втулки в нижней ее части и в верхней имеются отверстия 13 и 14 для отвода фугата. В ступице лопастного колеса выполнены радиальные каналы 15, совпадающие с отверстиями 13 во втулке 7 и соединяющие полость 16 между ней и валом с камерой 17 отвода фугата. На нижнем диске 11 лопастного колеса укреплен цилиндрический ротор 18 с лопатками 19. Между валом 6 и втулкой 7 установлена винтовая вставка 20 с углом подъема винтовой линии (5-30) градусов. В крышке 3 аппарата размещена загрузочная камера 21 с патрубком 22 для подачи исходной суспензии и приемник 23 фугата с патрубком 24. Вращение на вал аппарата передается от электродвигателя 25 посредством клиноременной передачи. Центробежный аппарат работает следующим образом. Подлежащая разделению среда через входной патрубок 19 поступает в загрузочную камеру 18 и далее в лопастное колесо 9, где за счет действия центробежной силы суспензия отбрасывается к стенке корпуса аппарата и происходит ее разделение в зазоре между корпусом 1 и ротором 18. Сгущенная суспензия движется вдоль стенки корпуса к патрубку 2, а очищенная жидкость огибает ротор и через каналы 15 в ступице центробежного колеса и отверстия 13 во втулке 7 поступает в полость 16 и, поднимаясь вверх по внутренней поверхности втулки 7 и винтовой поверхности вставки 20, через отверстия 14 во втулке переливается в приемник 23 фугата и через патрубок 24 выводится из аппарата. Количество и размеры каналов 15 определяются исходя из доли отводимого фугата и обеспечения требуемой скорости движения жидкости в камере отвода фугата. Для уменьшения содержания высокодисперсной твердой фазы в фугате на нижнем диске лопастного колеса укреплен ротор 18, обеспечивающий высокие центробежные ускорения в потоке суспензии, движущейся в зазоре между корпусом и ротором, и выполняющий роль дополнительной поверхности осаждения. Длина ротора выбирается исходя из скорости и времени осаждения твердой фазы в зазоре между ним и корпусом аппарата. Сгущенная суспензия отводится из корпуса 1 через патрубок 2 на дальнейшую переработку. Использование предлагаемого технического решения позволяет обеспечить непрерывность процесса разделения жидких сред с большим интервалом дисперсного состава твердой фазы и расхода суспензии; повысить надежность работы аппарата и качество разделения суспензии за счет подачи исходной суспензии в зону максимальных центробежных ускорений и уменьшения содержания твердой фазы в фугате в 1,5 раза; уменьшить дисперсность твердой фазы в очищенной жидкой среде. |
Преимущества перед известными аналогами Позволяет повысить надежность работы аппарата, улучшить качество разделения суспензий, обеспечить непрерывность процесса разделения суспензий с большим соотношением размеров частиц, значительно уменьшить вероятность возникн. аварийн. ситуац |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повышение надежности работы аппарата и качества разделения суспензии за счет подачи исходной суспензии в зону максимальных центробежных ускорений и уменьшения содержания твердой фазы в фугате в 1,5 раза. |
