Номер

02-012-06

Наименование проекта

Машина для погрузки мешков на ж/д транспорт. Комплексный механизм погрузки мешков в железнодорожные вагоны КМПВ

Назначение

Для погрузки мешков в железнодорожные вагоны КМПВ

Рекомендуемая область применения

Для различных отраслей промышленности и сельского хозяйства связанных с транспортировкой и погрузкой мешков, тарных грузов массой до 70кг в крытые железнодорожные вагоны.

Описание

       Результат выполнения конструкторской разработки.

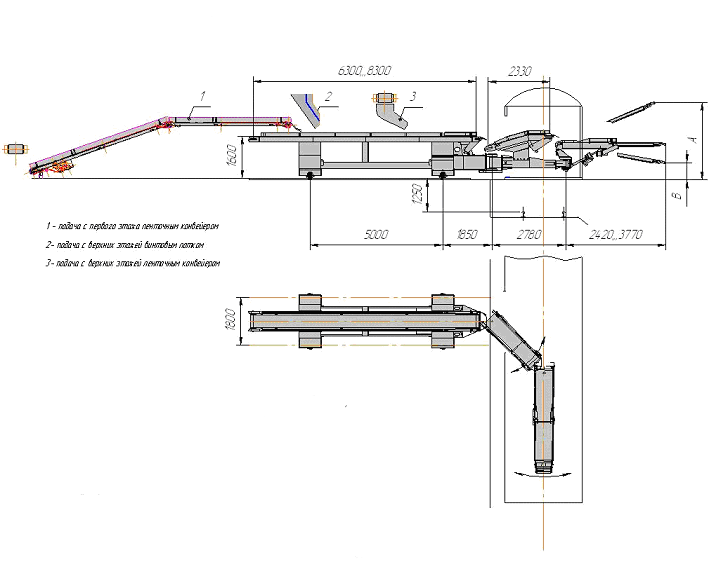

       Комплексный механизм погрузки мешков в железнодорожные вагоны КМПВ, именуемый в дальнейшем мешкопогрузчик, предназначен для погрузки мешков массой до 70 кг через дверной проём железнодорожного вагона. Мешкопогрузчик представляет собой систему трех подвижных, шарнирно-сочлененных ленточных конвейеров (основного, промежуточного и телескопического), которые последовательно подают мешки к месту укладки. Погрузчик совершает возвратно-поступательное перемещение по направляющим рельсам внутрь вагона. Промежуточный конвейер имеет угол поворота в горизонтальной плоскости 180°0 относительно оси основного конвейера.  Телескопический конвейер имеет угол поворота относительно промежуточного 200°. При высоте загрузки 650-2950мм, угол наклона в вертикальной плоскости +24° ,-10°.00 При высоте загрузки 190-2700мм, угол наклона в вертикальной плоскости +20°, -15°.

Мешкопогрузчик выдвигает телескопическую часть на 1250мм. Для удобства управления мешкопогрузчиком имеются регулируемые по высоте пульты управления.

    Момент сопротивления повороту в горизонтальной плоскости устанавливается в пределах 3…6 кг на ручке управления телескопическим конвейером. Данное усилие регулируется пружинами фрикционного устройства узла поворота. Две скорости подачи (скорость движения ленты) мешков или продукции в групповой упаковке телескопическим конвейером обеспечивают сохранность упаковки и позволяют производить механизированную укладку в тех зонах, загрузка которых вручную требует значительных физических усилий и навыков.

            При производительности загрузки до 2800 мешков в час управление мешкопогрузчиком осуществляет один грузчик-оператор.

            Мешкопогрузчик имеет прочную и надежную конструкцию, рассчитанную на длительный срок эксплуатации.             Используемые конструктивные решения позволяют выпускать мешкопогрузчики как стандартизованных размеров (КМПВ-13, КМПВ-15, КМПВ-16), так и с учетом параметров и характеристик, необходимых конкретному заказчику.

Преимущества перед известными аналогами

Возможность загрузить вагон до полной его грузоподъемности одному грузчику-оператору за 45 минут, сведя к минимуму объемы трудозатрат и себестоимость погрузочно-разгрузочных работ.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности в 1,5 раза, снижение трудозатрат на 60%, снижение себестоимости на 20%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.09.2006
